オーディオ計測器（新品）　Brand new AUDIO TEST instruments    　　　　    2023-4-UP
   　　　　　　　　　　　　　　　　　　　　　　　保証付・新品を、価格を抑えてご提供致します   　
  　　オーディオ用中古機器は、数10年経った機器が大半で、ライフサイクル的には摩耗期の機器となります。保証期間はほとんどありません。特に接点不良*が頻繁に発生します。
  　　　　　　　　　新品が中古品よりも安い場合が多くあります!!　　価格はMAKERの価格改定や最近の円安、輸入物流費高騰などにより変更される場合があります
　　　　　　　　　　　　　価格、納期等お問い合わせください　　　
  　　　　　　　　日本の技術をベースに生産された海外品です。（日本メーカーブランド品も１5年以上前から海外生産品です。国内生産皆無）
　　　　　　　　　　　　　　　各機器は事前予告/通告なしに仕様変更される場合があります（予めご承知おきください)   　　　　　　　　　　　　　
   　　　　　　　　当店でメーカーの仕様に準じたテスト・検査/調整/エージングしました商品を、お客様へお届けいたしますから、ご安心してご使用頂けます。　
　　　　　　　　　表示仕様：最良に調整しますが、周波数ダイヤル、歪みで等スポット的に仕様をわずかに外れる点があります　　　
　　　　　　　　　AC電源は110V/220V仕様（110V用に接続）100Vで使用可（95V以上でご使用ください）AC90～110Vの特別仕様は\4000UPします　*china-brandの中国名ロゴがフロントパネルに表示される場合があります
   　　　　 　　　万が一不良/故障が発生しました場合、修理または交換致します。保証：納品後3ヶ月間 　価格：税込み表示　　別途ユーパック送料加算

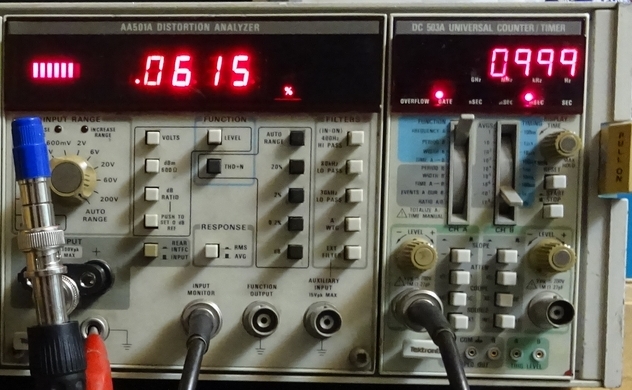

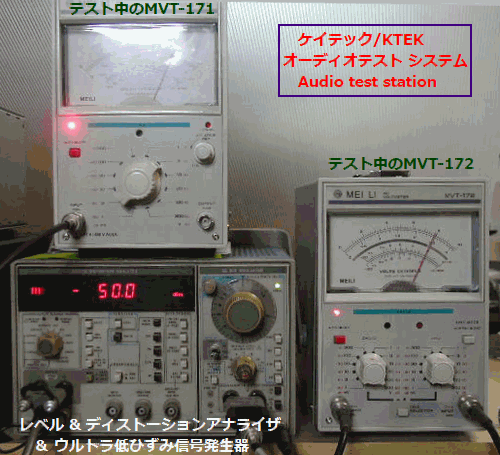

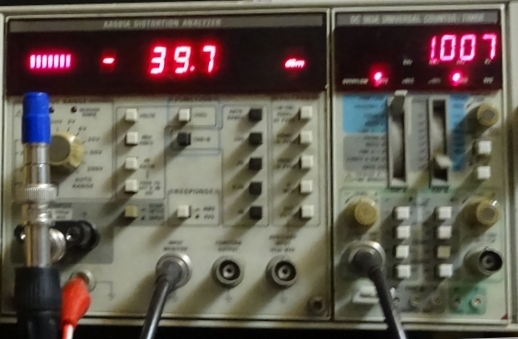

　　　　　　　　■当店販売のオーディオテスト機器はオーディオテストの基礎を創った，Tektronix社製 AA501（オート・ディストーションアナライザ*）
　　　　　　　　　　SG-505（≒-100dB超低歪信号発生器）等により校正・調整されています。　
　　　　　　　　　　　TEST状況⇨    *現：オーディオプレシジョン社USAへ引継がれています 　 　level換算ご参考:600Ω：dB/dBm/mV　50Ω:dB/dBm/mV

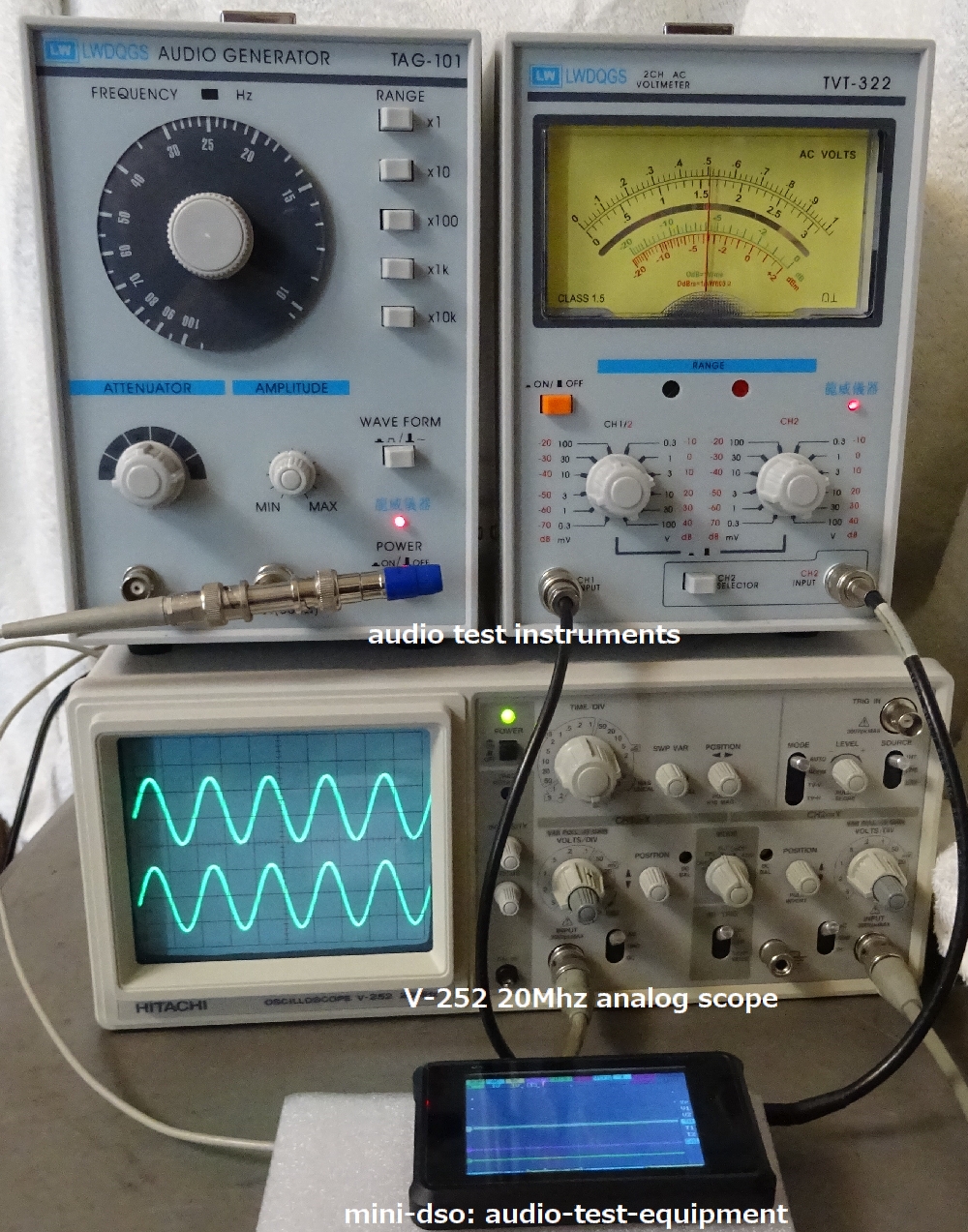

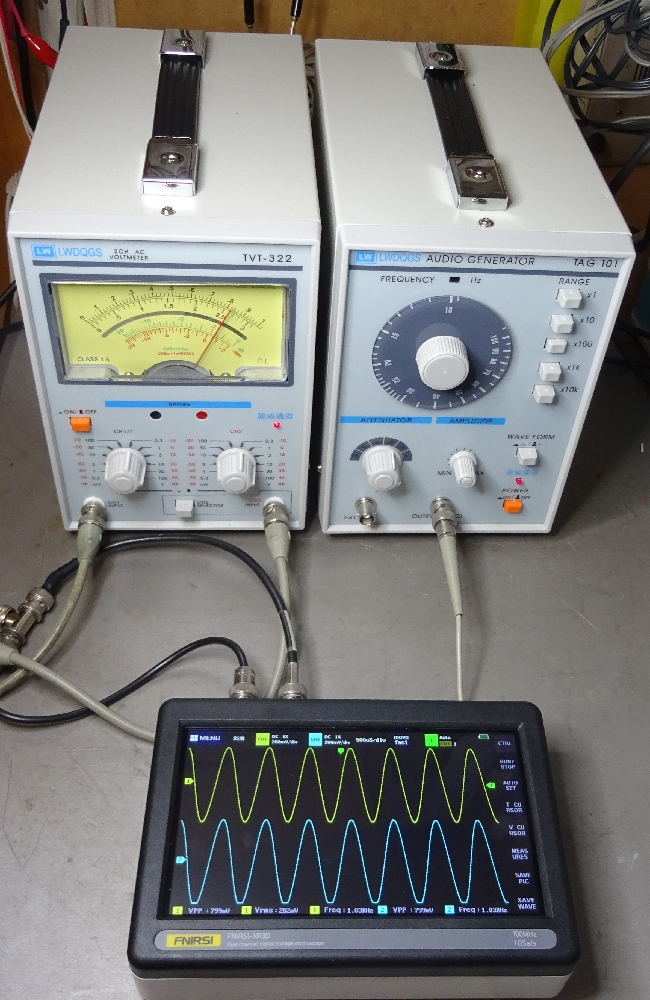

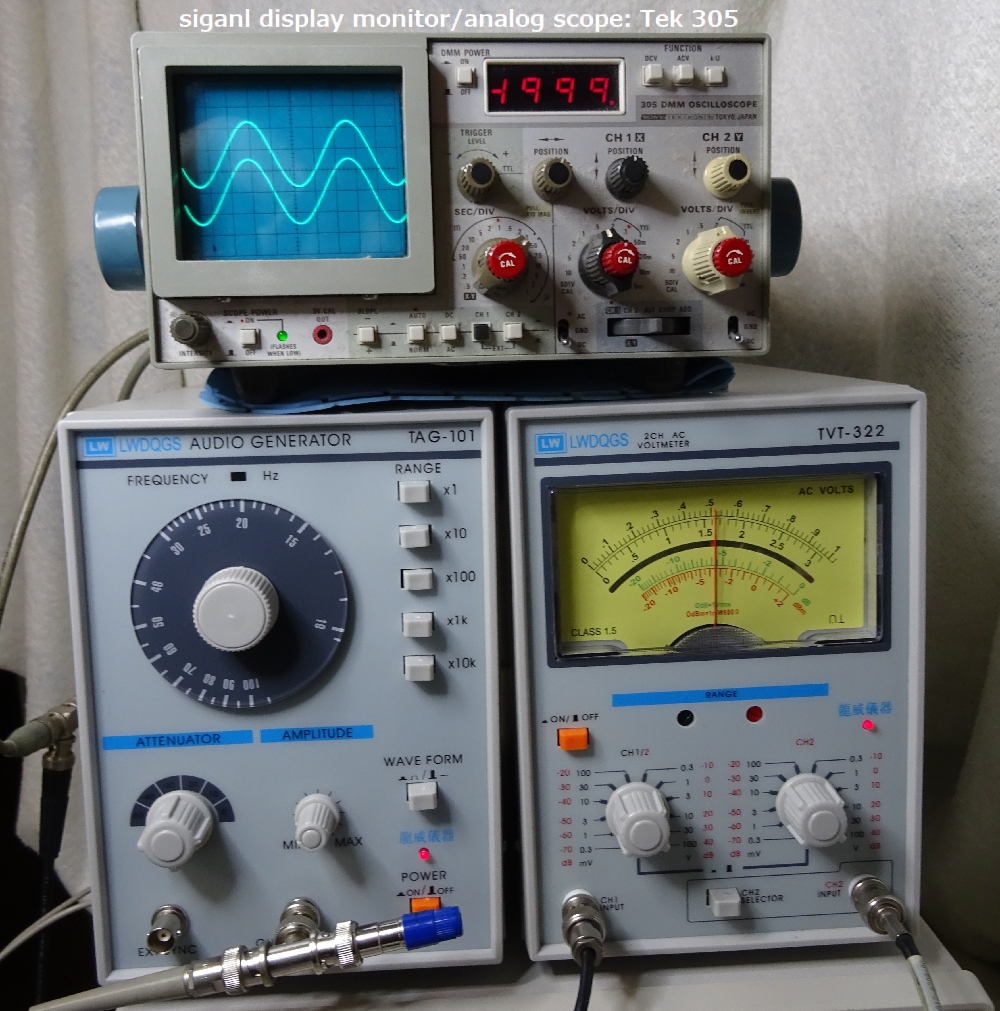

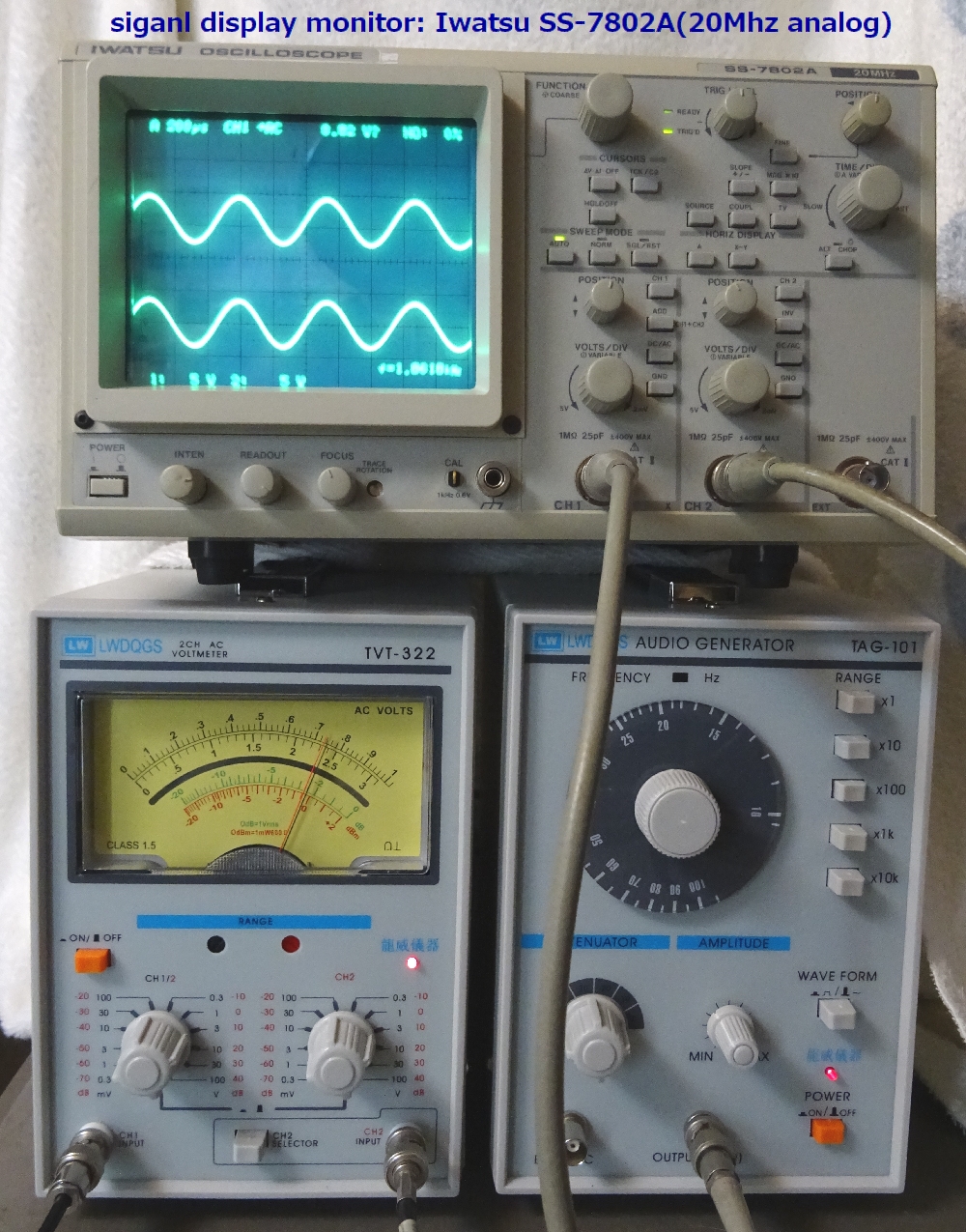

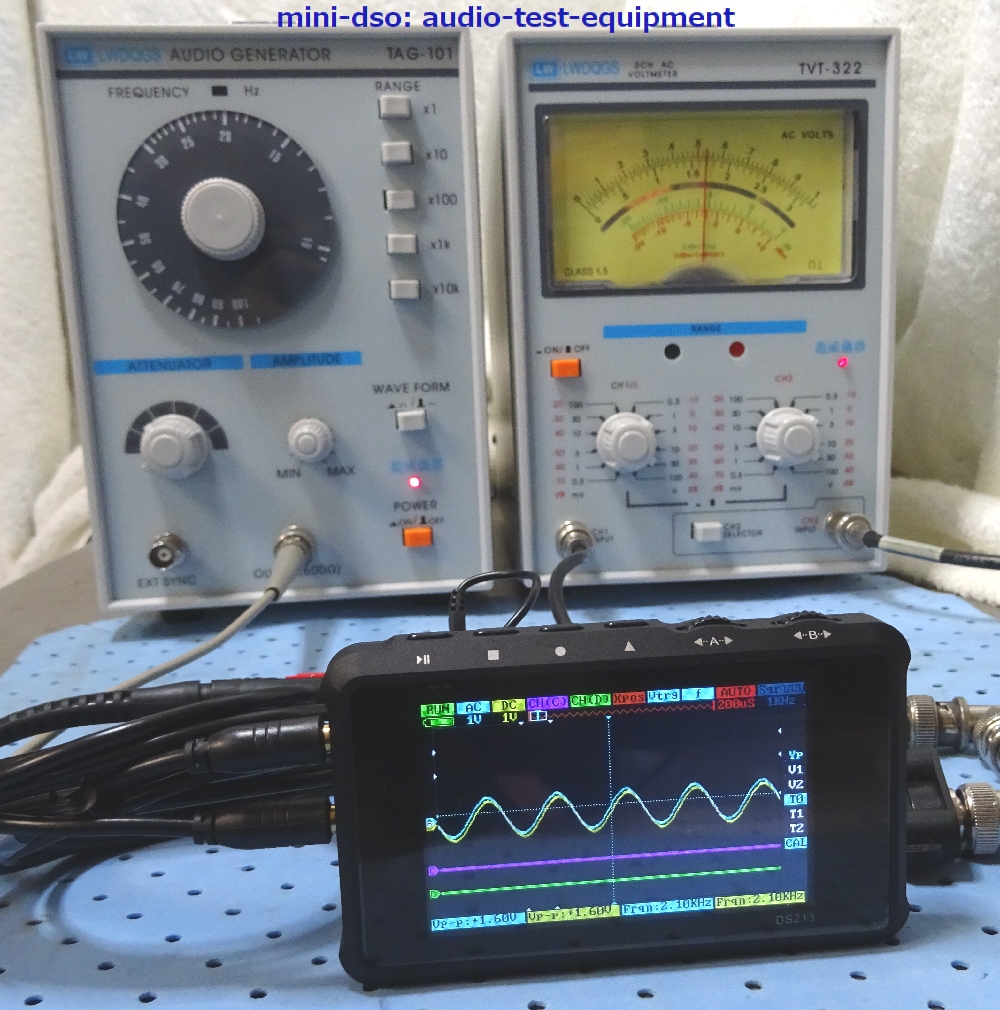

 　テストシステム/組み合わせの例など（2021年モデル）
　　　　　　　　　　　　　　　　　　　　DSO　　MINI-DSO
　　　　最新モデルに機種変更される場合があります		 　　ART1-1　　　　ART-2　
　　　ART-3　		  　Distortion-test　

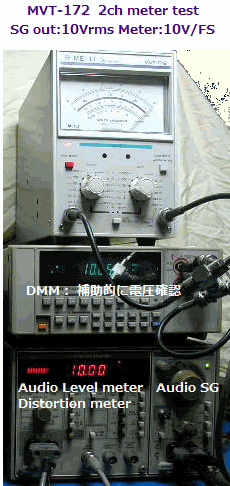

　 出力/level-test　

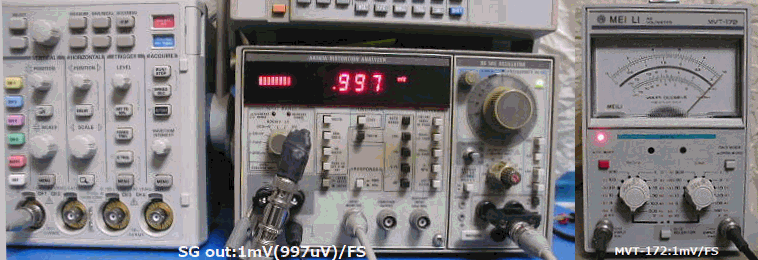

MVT-172   仕様項目   ２チャンネル ミリボルトメーター/オーディオレベルメーター➡
　　　　　　　　TVT/RVT(下記）仕様に変更される場合もあります   （非継続生産のため）
２ チャンネル　   電圧レンジ(FS)     電圧:1 mV...300V     安定度     ±5% of full scale
オーディオmVメーター      　12ステップフルスケール      　(AC電源変動10%含）


10V

1ｍV
   dBレンジ     dB:-80+50dB     残留ノイズ     200μV以下（1 mVレンジ、入力ショート）
  dBm可変レンジ      dBm:-80 to +52dBm     クロストーク/漏れ     CH単独: <80dB , 600Ω終端
        (0dBm=1mW. 0.775V,600Ω)     　     Ch1,2接続時: <50dB , 600Ω終端
  入力/出力      CH1,2（独立）CH1-2（接続）    　
   精度     ± 3% at 1kHz, full scale     背面出力利得     60dB： ch1outをｃｈ２input接続で
　10uV/FSになります
  周波数レンジ：精度     5Hz-1MHz: ± 10%     出力電圧     0.1Vrms ± 20% at full scale　Ch2接続で1uV/FS
    10Hz~500KHz: ± 5%     出力抵抗値     600Ω ± 20% at 1 KHz
    20Hz~200KHz: ± 3%     歪・ディストーション 　  1 % 以下、full scale
    30Hz~100KHz: ± 2%     S/N　比     ＞ 30dB 　 0.3mV range
     1kHz基準 ± 3%     周波数レスポンス     ±3%以内(5Hz-500kHz)
  入力R/C      10MΩ ± 5%, 45pF     温度・湿度     10°C - 40°C / 85%RH
   Max入力            500V (DC+AC peak)     AC電源     100V使用可
  　 1V-300Vレンジ     サイズ     128 (W) x 190 (H) x239 (D) mm
    100V (DC+AC peak)      　BNC-バナナケーブル1本付き
  　 1mV-300mVレンジ     質量     3.5kg　
   価格￥22,000    AC 電源   標準AC電源仕様110V/220V切り替え      100V使用可

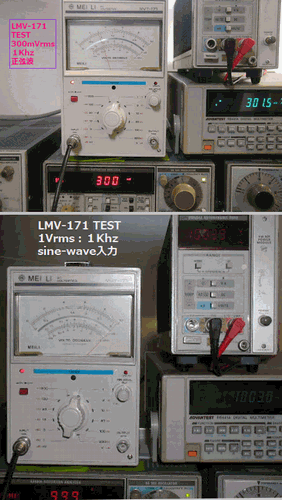

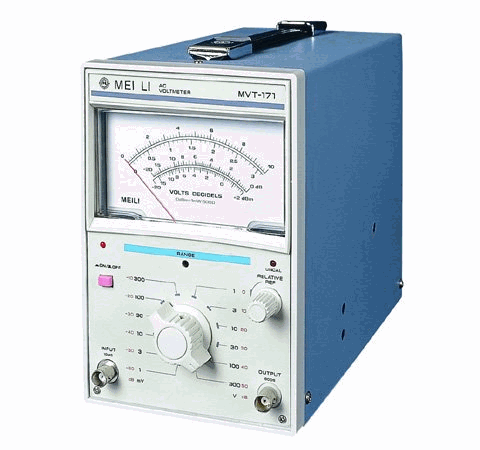

MVT-171   仕様項目   　ミリボルトメーター/オーディオレベルメーター（MVT172のシングルチャンネル版）
　　　　　　　　　　➡TVT/RVTシリーズ(下記）へ仕様変更される場合もあります （非継続生産のため）
１チャンネル   電圧レンジ(FS)      電圧:1 mV...300V     安定度     ±5%,full scale(AC電源変動10%含)
オーディオmVメーター      　12ステップ



   dBレンジ     dB:-80+50dB     残留ノイズ     200μV以下(1 mVレンジ、入力ショート）
   dBm可変レンジ      dBm:-80 to +52dBm     クロストーク/漏れ     CH単独: <80dB
        (0dBm=1mW. 600Ω)          600Ω終端
   入力/出力      シングルCh　モード     利得・ゲイン    40dB(x100)　１ｍVが0.１Vとして出力されます
   精度     ± 3% at 1kHz, full scale     出力電圧     0.1Vrms ± 20% ,full scale
  周波数レンジ：Flat精度     5Hz-1MHz: ± 10%     出力抵抗値     600Ω ± 20% ＠1KHz
    10Hz~500KHz: ± 5%     歪・ディストーション     1 % 以下,full scale
    20Hz~200KHz: ± 3%     S/N　比     ＞30dB 0.3mV range
    30Hz~100KHz: ± 2%     周波数レスポンス     ±3%以内(5Hz-500kHz)
     1kHz基準 ± 3%     温度・湿度     10°C - 40°C / 85%RH
  入力R/C      10MΩ ± 5%, 45pF     AC電源     100V使用可
   Max入力              500V (DC+AC peak)     サイズ     128 (W) x 190 (H) x239 (D) mm
  　 1V-300Vレンジ
    100V (DC+AC peak)     　 BNC-バナナケーブル２本付き
  　 1mV-300mVレンジ     質量     3kg
  価格￥18,700    AC 電源   標準AC電源仕様110V/220V切り替え 　100V使用可

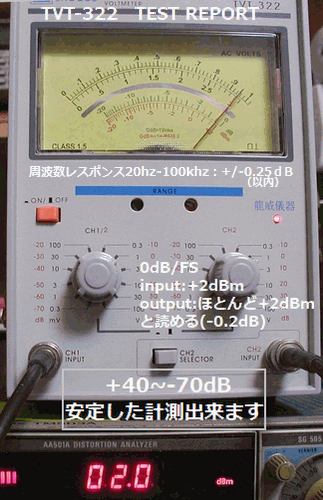

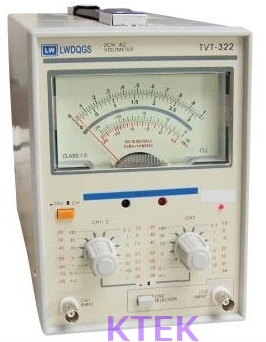

TVT-322/RTV-322   仕様項目   　高感度マイクロ/ミリボルトメーター/オーディオレベルメーター（TVT-322,　アナログ2針）
２ チャンネル　   電圧レンジ(FS)      電圧:300uV..1mV...300V     安定度     ±5% of full scale(AC電源変動10%含）
オーディオmVメーター      　12ステップ
高感度モデル    dBレンジ     dB:-70…+40dB     残留ノイズ     200μV以下200μV （1 mVレンジ、ショート時）


（パネル上の漢字のメーカ名は
削除されます）		    dBm可変レンジ        dBm:-80 to +52dBm     クロストーク/漏れ     CH単独: <80dB　（600Ω終端）
     (0dBm=1mW. 0.775V,600Ω)
   入力/出力      CH1,2（独立）CH1-2（接続）     出力電圧(rear)   100mVrms ± 20%,＠full scale　x2*
   精度     ± 3% ＠1kHz, full scale     利得・ゲイン     約50dB(x333)　300uVが0.１Vとして出力されます
  周波数レンジ：Flat精度     5Hz-1MHz: ± 10%     出力抵抗値     600Ω ± 20% ＠1KHz
    10Hz~500KHz: ± 5%     歪・ディストーション     1 % 以下、full scale
    20Hz~200KHz: ± 3%     S/N　比     ＞30dB 　 0.3mV range
    30Hz~100KHz: ± 2%     周波数レスポンス     ±3%以内(5Hz-500kHz)
    　 （1kHz基準）   　Ch1out=>Ch2input   *カスケード接続で理論上１uVスケールになります
  入力R/C      1MΩ ± 5%, 45pF  ⇔1MΩ入力：普通のオシロ用プローブが使えます(10:1)
   Max入力              500V (DC+AC peak)     温度・湿度     10°C - 40°C / 85%RH
  　　　 1V-300Vレンジ     AC電源
    100V (DC+AC peak)     サイズ     128 (W) x 190 (H) x239 (D) mm
  　　　 1mV-300mVレンジ     質量    3kg
価格￥22,000    AC 電源   　標準AC電源仕様110V/220V      100V可
TVT-321/RVT321   仕様項目   　高感度マイクロ/ミリボルトメーター/オーディオレベルメーター（TVT-321,　アナログ1針）
１チャンネル　   電圧レンジ(FS)      電圧:300uV..1mV...300V     安定度   ±5% of full scale(AC電源変動10%含）
オーディオmVメーター      　12ステップ
高感度モデル    dBレンジ     dB:-70…+40dB     残留ノイズ   200μV以下200μV （1 mVレンジ、ショート時）
   dBmレンジ        dBm:-80 to +52dBm     クロストーク/漏れ   CH単独: <80dB　（600Ω終端）
     (0dBm=1mW. 0.775V,600Ω)
   入力/出力      シングルCh　モード     出力電圧(rear)   100mVrms ± 20%,＠full scale
   精度     ± 3% ＠1kHz, full scale     利得・ゲイン   約50dB(x333)　0.3ｍVが0.１Vとして出力されます
  周波数レンジ：Flat精度     5Hz-1MHz: ± 10%     出力抵抗値   600Ω ± 20% ＠1KHz
    10Hz~500KHz: ± 5%     歪・ディストーション   1 % 以下、full scale
    20Hz~200KHz: ± 3%     S/N　比   ＞30dB 　 0.3mV range
    30Hz~100KHz: ± 2%     周波数レスポンス   ±3%以内(5Hz-500kHz)
    　 （1kHz基準）
  入力R/C      10MΩ ± 5%, 45pF
   Max入力              500V (DC+AC peak)     温度・湿度   10°C - 40°C / 85%RH
  　　　 1V-300Vレンジ     AC電源110V
    100V (DC+AC peak)     サイズ   128 (W) x 190 (H) x239 (D) mm
  　　　 1mV-300mVレンジ     質量   2.5kg
価格￥18,700    AC 電源   　標準AC電源仕様110V/220V     100V可

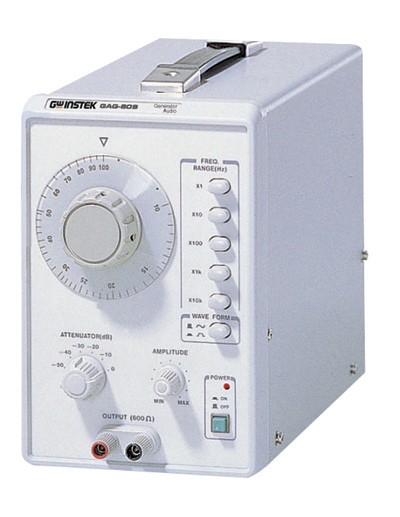

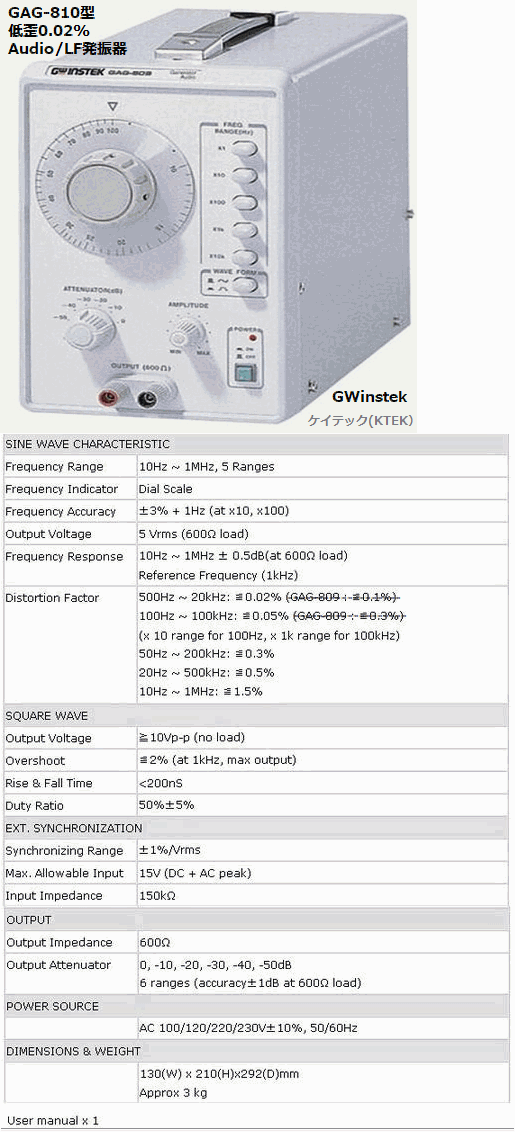

GAG-810   仕様項目   オーディオ信号発生器：Audio signal generator　　（ GWinstek/高級機仕様）
  オーディオ信号発生器   正弦波,方形波   10Hz～1MHz       ±5%+1Hz　(RAG-101:3%)
  周波数レンジ  　  　  　  　   ×1:10Hz~100Hz   ±0.5dB
  ×10:100Hz~1kHz      　
  ×100:1kHz~10kHz      　
  ×1k:10kHz~100kHz      　
  ×10k:100kHz~1MHz      　
  出力電圧：Vrms   5V   方形波 ライズタイム   0.2μs
   出力電圧   ≥10Vp-p    デューティーサイクル   45/55
  Output Impedance   600Ω    同期レンジ   1V 1%変更
  Output Attenuator   0dB,-10 dB,-20 dB,-30 dB,
　-40 dB,-50 dB		    入力抵抗   10kΩ
   歪率 Distortion  　   500Hz~20kHz:≤0.02% 　歪率 Distortion 　50hz-200Khz0.3%
  100Hz~100kHz:≤0.05% 　BNCケーブル付き
   温度特性   0°C~40°C,≤85%RH 　 電源110v   　100V仕様
GAG-810
価格￥37,400		 　GAG-809
　価格￥36,000　		 　GAG-809 distortion 0.1%
　他GAG-810同仕様		   サイズ
　質量		   130*210*292mm
　3kg

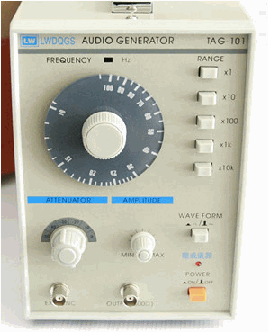

RAG-101/TAG-101   仕様項目   オーディオ信号発生器：Audio signal generator　　（ 2機種類似仕様）
  オーディオ信号発生器   正弦波,方形波   10Hz～1MHz    周波数精度
　レスポンス平坦度		   ±5%+1Hz　(RAG-101:3%)
　　		   周波数レンジ  　  　  　  　   ×1:10Hz~100Hz   ±0.5dB
  ×10:100Hz~1kHz      　
  ×100:1kHz~10kHz      　
  ×1k:10kHz~100kHz      　
  ×10k:100kHz~1MHz      　
  出力電圧：Vrms   5V~6V   方形波 ライズタイム   0.25μs
   出力電圧   ≥10Vp-p    デューティーサイクル   45/55
  Output Impedance   600Ω    同期レンジ   1V 1%変更
  Output Attenuator   0dB,-10 dB,-20 dB,-30 dB,
　-40 dB,-50 dB		    入力抵抗   10kΩ
   歪率 Distortion  　   500Hz~50kHz:≤0.1%　 　歪率 Distortion 　(RAG-101:400-20Khz　typical　0.07%)
  50Hz~500kHz:≤0.5% 　BNCケーブル付き
   温度特性   0°C~40°C,≤85%RH 　 電源110V   　100V可
RAG101
価格￥22,000		 　TAG-101
　価格￥20,500　		 　　   サイズ
　質量		 　280-140-200ｍｍ
　3.8kg

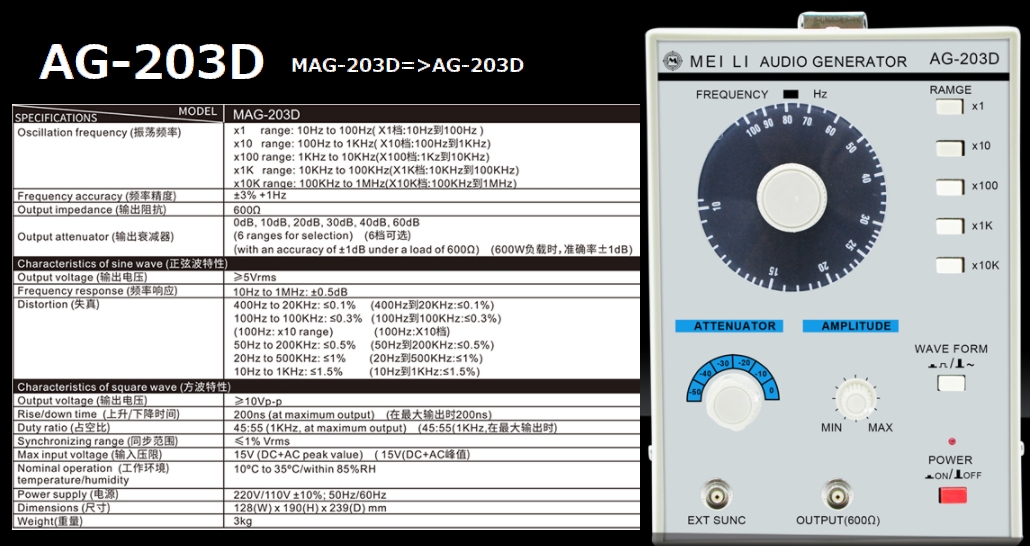

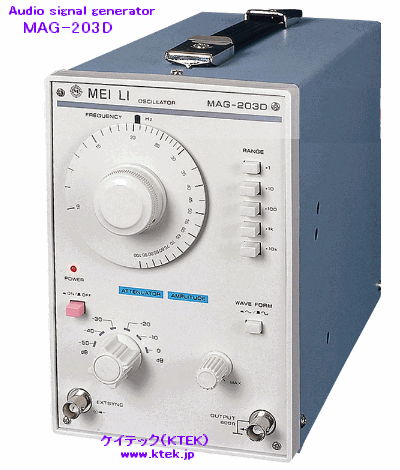

MAG-203D/AG-203D   仕様項目   オーディオ信号発生器：Audio signal generator=>TAG-101へ
  オーディオ信号発生器   正弦波,方形波   10Hz～1MHz    周波数精度
  レスポンス平坦度		   ±3%+1Hz

    周波数レンジ   ×1:10Hz~100Hz   1±1.5dB(10hz～1Mhz)　Range内:1dB
  ×10:100Hz~1kHz
  ×100:1kHz~10kHz
  ×1k:10kHz~100kHz
  ×10k:100kHz~1MHz
  出力電圧：正弦波 Vrms   5V≤   方形波 ライズタイム   0.2μs
  出力電圧：方形波   ≥10Vp-p    デューティーサイクル   45/55
  Output Impedance   600Ω    同期レンジ   1V 1%変更
  Output Attenuator   0dB,-10 dB,-20 dB,-30 dB,
　-40 dB,-50 dB		    入力抵抗   10kΩ
   歪率 Distortion  　   500Hz~10kHz:≤0.1%　 　歪率 Distortion 　1Khz:≤0.08%
  50Hz~200kHz:≤0.5% ~500Khz≤1% 　 　BNCケーブル付き
   温度特性   0°C~40°C,≤85%RH 　 電源110V   100V可
MAG-203D/AG-203D
価格￥22,000		 　Brand MCH 　　AG-203D   サイズ
　質量		   239*128*190mm
　3kg

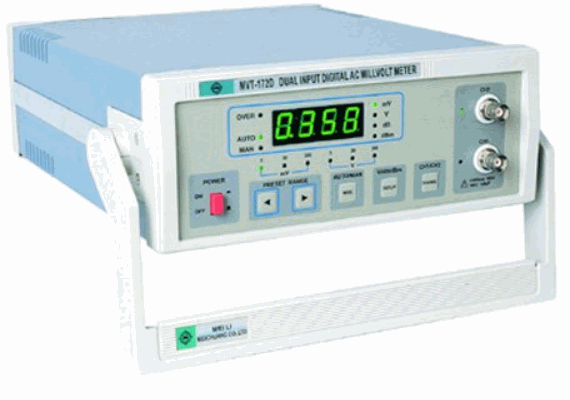

MVT-172D      ２チャンネル・デジタルミリボルトメーター：Millivoltmeteｒ, 5Hz~2MHz Digital DUAL Channel　Millivoltmeter
２CH デジタル    電圧レンジ(FS)    測定電圧レンジ：　30uv...300v     5Hz~2MHz Digital DUAL Channel
オーディオレベルメーター

   dBレンジ    db: -79-50db    dB 誤差   ±1digit
   dBm可変レンジ      dbm:-77-52dbm   入力   1MΩ ± 10%, 30pF
    (0dbm=1mW,600ohm)   分解能   1uV
  周波数    5HZ-2MHZ   Noise     　
  確度V        5Hz - 2MHz: ±4%±20digit      ＜15digit (30mV~300V)
  20Hz - 500KHz:±2. 5%±10digit   温度、湿度   10c-40c/85%RH
  50Hz -100KHz:±1.5%±8digit   電源AC   100V ± 10%, 50-60Hz
   基準   1KHz基準   質量   3Kg
価格￥xxxxxx    2入力（切替）表示   Ch1又はch2（2ch同時不可）   寸法   88(w)x255(h)x274(d)mm

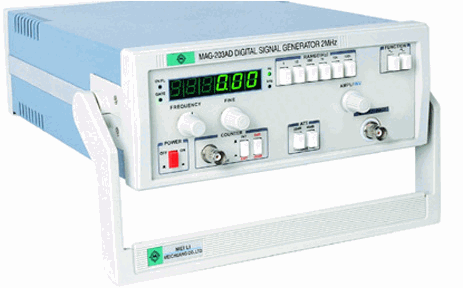

MAG-203AD      デジタル信号発生器：Digital signal generator　0.1Hz-2Mhz　周波数カウンタ付
デジタル信号発生器   出力信号Output Signals   0.1ｈｚ-2Mhz 　

  出力信号   正弦波, 方形波     周波数カウンタ/Frequency Meter
  周波数レンジ   0.1Hz - 2MHz 6 レンジ     周波数範囲:   1Hz-30MHz
  出力電圧   　   20Vp-p以上(open),     入力抵抗値   1MΩ/ 20pF
  10Vp-p以上(50Ω load)     感度/Sensitivity:   50mVrms
  出力抵抗値    50Ω ± 10%     最大入力/Max Input:   150V AC+DC(with attenuator)
  出力減衰器    0, 20, 40, 60dB     入力減衰器   0dB, 20dB
  　         　
  ディストーション    <1% at 10Hz-100KHz     確度/Accuracy (％)   ± 0.003% ± 1 digit
  方形波立ち上がり   ≤100ns     環境   0c-40°c / ≤90%RH
  電源入力    AC 100V ± 10%, 50-60Hz     寸法   310(W) x 100(H) x 260(D)mm
価格￥xxxxx   　        質量   3.7kg
新規機種

（お問い合わせください）
　　　　　　
メーター標準付属品
クリップが滑りつかみづらいので
別途購入品をお勧め
 　
TX1040/CP230プローブ
オプション30~40Mhz
1:1 プローブ
≒￥3300
汎用の10:1プローブは
メーターには非整合

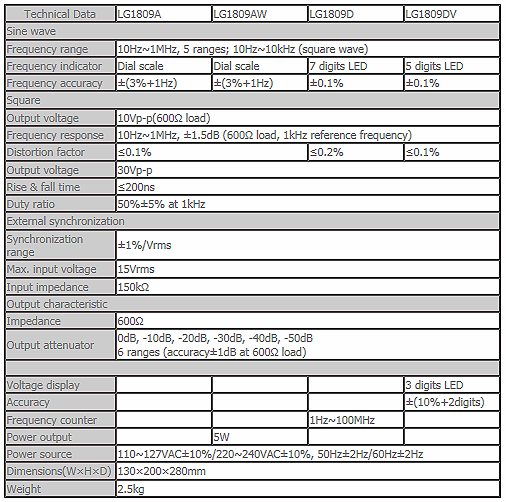

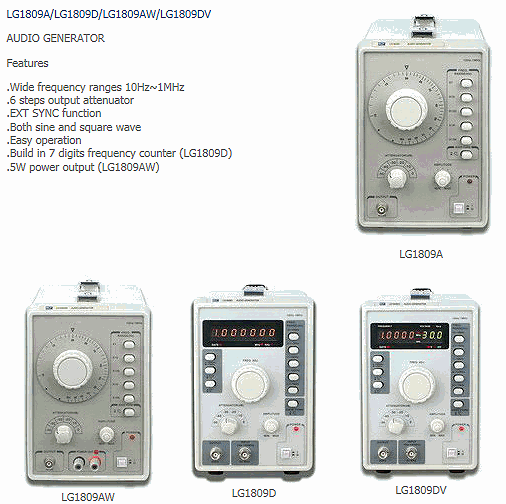

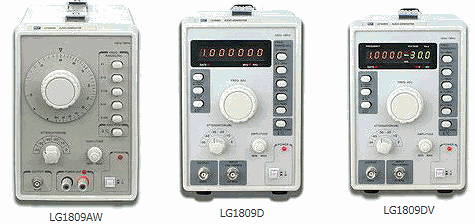

 新オーディオ帯信号発生器
LGシリーズ
（お問い合わせください）		  　　　　　　　 LG1809シリーズ
概要⇨
仕様⇨		 \xxxx
お問い合わせください

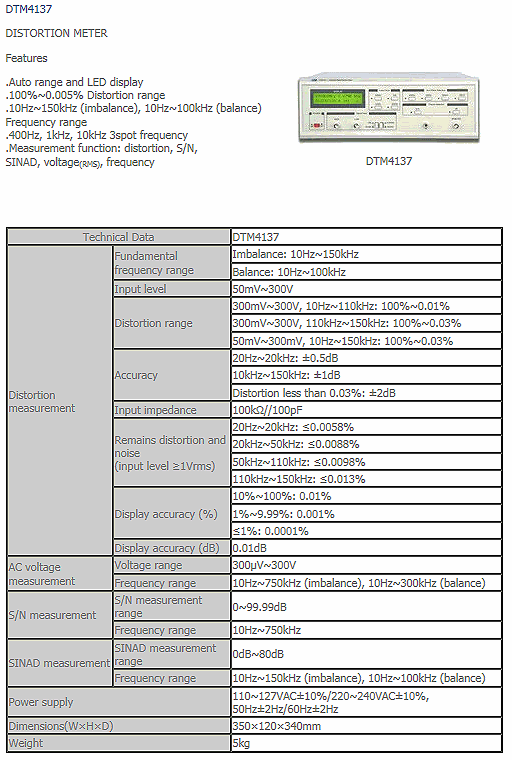

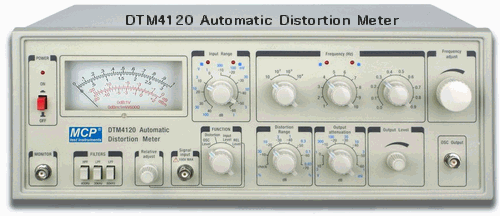

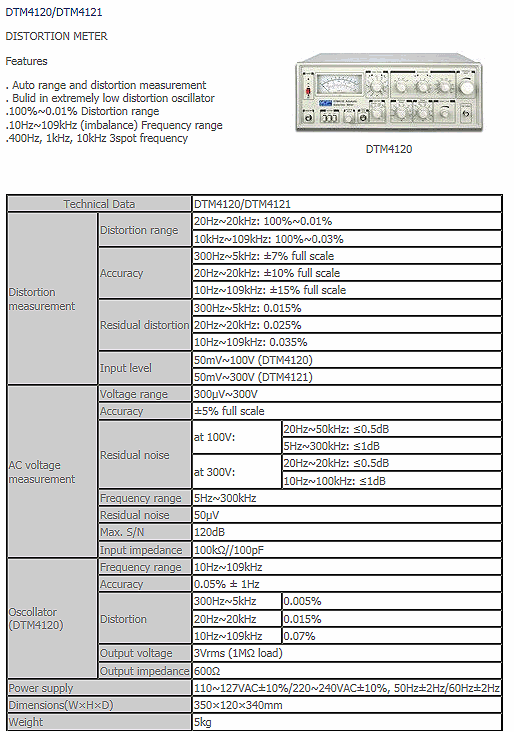

ディストーションアナライザ
DTMシリーズ歪率計
（お問い合わせください） 		  　　　　　　　　　
 DTM4137仕様等⇨
DTM4120仕様等⇨		 \xxxx
お問い合わせください
   Linkage:   接続用部品：ケーブル、リード、BNC、RCA、終端器など⇨ 　600Ω1W10Mhz終端器(BNCーBNC、ミノムシクリップ、BNCーRCA、RCAプラグ仕様等可能）
   Linkage:    ■ 　ktek-top　■業務一覧　 ■　計測器TOP 　 ■ 　注文・送料　■お問い合わせ⇨　店舗情報 または⇨
  　　　　注：オークションで入手されたり、個人輸入された場合など、 標準機器（レベル/ひずみ計,低歪発信器など）の設備とリノベーション技術がない場合、表示値は信頼に乏しく、
　　　　　　　　測定器として有効でない場合があります
　　　　　*接点不良の修理に接点復活剤をご使用になる場合があります。一時的に修復出来ますが長期には問題が発生し、接点が機能しなくなる事も発生します。
　　　　　　　　　復活剤よりも、洗浄剤で皮膜など発生しなものを使う方が良い場合があります（但し、個人的感覚です）

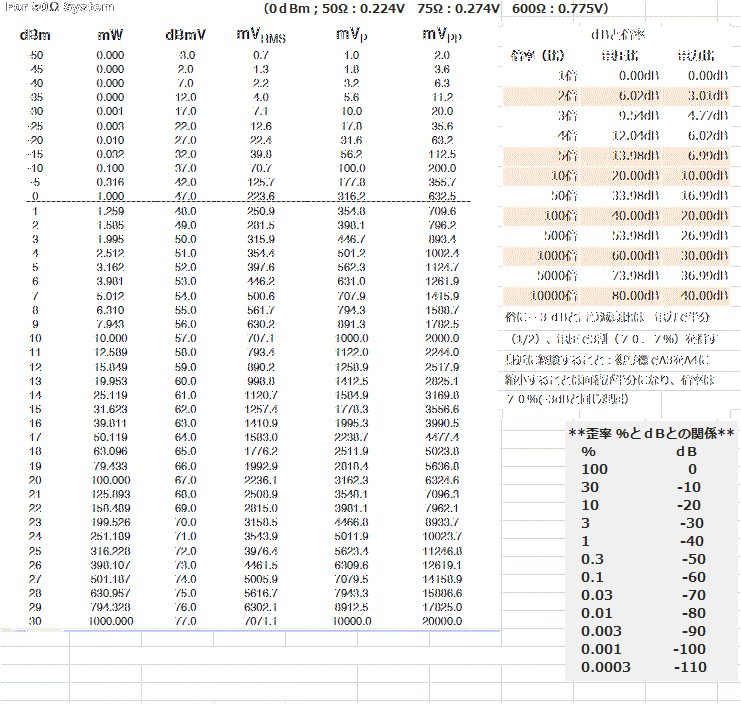

　　　　　dBm：1mWを0dBとして、電力の大きさをdBで表す。600オームの抵抗負荷に1mWの電力を供給するのに必要な交流電圧は、0dBm=0.775Vrms　
　　　　（50Ω系では0dBm＝１ｍＷ、0.224Vrms、633mVppとなります dB倍率表⇨） 　誤差表示dBと％：0.1dBは約1％、0.5dBは約5%、1dBは約10%程度,対数的に増加します
