  用途:コンピュータ、通信における高帯域の微小電流測定から、スイッチング電源、広範な産業機器等における大電流のパワー計測まで幅広い 用途に使用することができます。
       直接ライブ電流に接触しませんから比較的安全に計測可能です.


 これらの電流プローブをデジタルマルチメーター(DMM/テスタ)に接続出来るアダプタとしてPL-10型や簡易型PL-10Kがあります(オシロ接続用プローブは1MΩに適合しますが
          DMMの入力は10MΩ*です)*DMMのmVレンジは10MΩ以上になる場合があります

  ■新発売電流プローブ: CPシリーズ:新電流クランププローブ~5Mhz@2018発売 ▶ CPシリーズ電流プローブ
              ICP5000シリーズ(25/50Mhz高周波・低価格)@2018発売     ▶ ICP5000s電流プローブ
   電流プローブ概要 (クランプ、接続、RMS、フローティング、ホール素子等)電流プローブ概要      KTEK
  ホール素子: ホール・ジェネレーター(DC電流/電圧変換センサー)は、温度や振動に敏感です。素子がバランスを崩したり、ドリフトやノイズ
         を発生しますから、DCの低電流(数mA程度)、低速度(数秒間以上)の計測は注意が必要です。 **オシロやDSOのサンプリングノイズも加りますからノイズフイルタを付けたり、
         帯域制限モードを使います
DSOの高感度レンジ(例1mV-5mV/div)ではDSOのノイズで観測し難い場合があります(アナログオシロがノイズの点では良い場合gあります。

ホール素子はDC・低周波電流センサーとなり高周波はトランスがセンサーとして機能し、DCから数10Mhz~100Mhz(-3dB)以上のクランプ/非接触型電流プローブとして機能します。
  フレキシブルカレントプローブ 大型円形ロープ型トランス様式で、数Khzまでの低周波が数千A~数万Aまで測れます。
画像拡大 メーカ 電流プローブ型番  主 仕 様  メーカ保証:納入後3ヶ月~1ヶ年間 価格,外税***
Tektronix/テクトロニクス社の電流プローブ:DCから高周波まで高信頼性型       ¥オープン,お問い合わせ下さい
Tektronix
(テクトロニクス)
 A621  ・5Hz-50Khz,100mV/A,Max1000A,2,000Apeak
 ・電流線をカットせずにクランプして電流波形を導
  き出します


 ・デジタル・マルチメータ(DMM),オシロスコープ
  用クランプ式AC電流プローブ
 ・BNC-バナナアダプター添附

  AC 2000A用100Khzクランププローブ



Tektronix   A622
 ・DC-100Khz,100mA/V,max100A

・ホール素子の使用によリ電流線をカットせずに
  クランプして直流からの測定が可能

 ・デジタル・マルチメータ,テックメータ,ウェーブ
  メータに対応したDC/AC 電流プローブ

 ・
BNC-バナナアダプター添附
Tektronix   CT-1
 CT-2
 CT-6
 回路基板等に取付型電流トランス(AC,パルス計測)
 ・
CT-1: 5V/A(5mV/mA),Max450mA,25Khz-1000Mhz
 ・CT-2 :1V/A(1mV/mA),Max2.5A,1.2Khz-200Mhz
 ・CT-6: 5V/A(5mv/mA),Max120mA,30V,250Khz-2Ghz

 ・低周波から超高周波電流計測用高感度トランス、
  CT-1,CT-2にはBNCプローブ・ケーブル
  P6041型付き
 ・トランス部の穴:(0.8mm-1.78mm)
  に電流ワイヤを通し計測します
Tektronix    TCP0150
 ・周波数帯域:DC~20MHz 最大電流:150A rms
  ピーク・パルス電流:500A
 ・DCゲイン確度1%以下(代表値)
 ・5mAレベルの低電流も正確に測定
 ・低ノイズと低DCドリフト
 ・優れた操作性と正確なAC/DC電流測定
 ・TekVPI®プローブ・インタフェースを装備
  したオシロスコープに直接接続可能
 ・ 自動単位スケーリングとオシロスコープ上で
  のリードアウト表示
 ・オシロスコープ経由でリモートによるGPIB/USB
  プローブ制御が可能
 ・スプリットコア構造により、配線を切断する
  ことなく容易に接続可能
 ・簡単なデガウスとオートゼロ調整
 ・プローブ本体、オシロスコープ・メニューの両方
  による、設定とプローブ・ステータス/診断機能
Tektronix     TCP202A  ・DC-50Mhz,最大電流15A(DC+ピークAC),50Apulse
 ・低ノイズと低DCドリフト
 ・TekProbe®プローブLEVEL2インタフェースを装備した
  オシロスコープに直接接続可能
 ・ 自動単位スケーリングとオシロスコープ上でのリード
  アウト表示
 ・デガウス・ボタンとDCオフセット調整用のサムホイ
  ールを装備
 ・TekProbeインタフェースを備えたオシロスコープ
  から直接、またはTPA-BNC型アダプタを使用すれ
  ばTekVPIプローブ・インタフェースから直接供給
  されます
Tektronix   TCP0030   広帯域AC/DC電流測定プローブ
 ・DC-120Mhz,Min 1mA(1A/1V)・・Max30Arms,50Apk

 ・
DCゲイン確度:1%以下
 ・1mAレベルの低電流も正確に測定
 ・低ノイズと低DCドリフト
 ・適合オシロのコネクタ仕様:TekVPI
 (コネクタ仕様は最下段のイラストをご参照ください)

 ・簡単なデガウスとオートゼロ調整
 ・ TekVPI®プローブ・インタフェースを装備した
  オシロスコープに直接接続可能

 ・自動単位スケーリングとオシロスコープ上での
  リードアウト表示
 ・プローブ用電源はDSOオシロから供給されます
  (1103型**外付け電源を使えばどのオシロにも
  使えます)
 ・
デガウスとオートゼロ調整
 ・*プローブ本体オシロスコープ・メニューの
  両方による、設定とプローブ・ステータス
  診断機能
 ・オシロスコープ経由でリモートによる
  GPIB/USBプローブ制御が可能
Tektronix   TCP0020  ・AC/DC電流測定プローブ
 ・DC-50Mhz,min10mA(10A/V),Max5A
  20Adc 100Apeak Pulse
 ・適合オシロのコネクタ仕様:TekVPI


(コネクタ仕様は最下段のイラストをご参照ください)

 ・プローブ用電源はDSOオシロから供給されます
  (1103型**外付け電源を使えばどのオシロにも使
  えます)**下記をご参照
  *Tekprobe lev2仕様のDSO/デジタルオシロ:
  TDS3000C,TDS5000B TDS500,TDS600,
  TDS700Series
Tektronix   TCP2020
 ・50Mhz,20A、最大電流:20A rms(28Apeak)100Apulse
 ・BNCコネクタを装備したほとんどのオシロスコープ、
 ・100kΩ以上の入力終端をもった計測器で使用できます
 (プローブ用電源が標準添付:右図参照)

Tektronix   TCPA300
  TCP212

   TCP305
   TCP303
 ・TCPA300:電流プローブ増幅器
   (DC-100Mhz)AC/DC測定が可能
  下記のTCP3xxプローブが必要です
  TCP312型:DC~100MHz,30A DC 50Apk
  TCP305型:DC~50MHz,50A DC 50Apk
  TCP303型:DC~15MHz,150A DC 750Apk

 ・付属品:TEKPROBE用接続ケーブルBNCケーブル
      50Ωターミネーション

 ・このアンプとTEKPROBEインタフェースを持つ
  オシロスコープを付属のケーブルで接続した場合
   オシロスコープのAutoSetボタンを押す
  だけで最適な感度設定が行え、オシロスコープ
  上で電流値をA(アンペア)表示で直読ができます。


 ・AC/DC電流測定が行えるTCPA300/TCPA400シリーズ
  は、今日の電流測定ニーズに対応する最新の電流測定
  システムです。
  TEKPROBE® Level II、TekConnect®(TCA-BNC型
  アダプタ使用)
  またはTekVPI®(TPA-BNC型アダプタ使用)
  インタフェースの オシロスコープを使用することで
、 電流の測定、計算が簡単に行えます。

Tektronix   TCPA400
  TCP404XL
 ・TCPA400:AC/DC電流プローブアンプ(DC-50Mhz)
  下記TCP4xxとのセットで使います
  TCP404XL型プローブ:DC~2MHz
  、500ADC750Apk

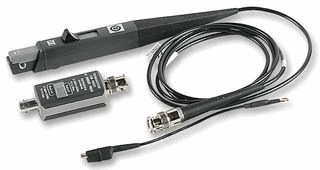

Tektronix   P6021(A)

 ・ P6021:120hz-60Mhz 15Amax、
      整合器(term)付
  (DC電流は測定不可)
 ・2mA/mVと10mA/mVの設定に切り替え可能
 ・1MΩ BNC入力を持った各社アナログ、デジタル
   オシロに使えます
Tektronix   P6022(A)  ・P6022:935hz-120Mhz 6Amax
      整合器(term)付
  (DC電流は測定不可)
 ・1mA/mVと10mA/mVの設定に切り替え可能
 ・1MΩ BNC入力を持った各社アナログ、デジタル
   オシロに使えます
  ケイテック/ホーム   プローブTOP  ご注文・送料等   お問い合わせ・店舗情報    新電流プローブ CPシリーズ電流プローブ   ICP5000s電流プローブ
Tektronix   1103  ・プローブ専用2CH電源(FET,電流,差動プローブ用)
  TEK電流/差動/FETプローブ等を各社汎用のオシロへ
  繋ぐ電源、信号、オフセットの接続機能を持って
  います (2ch,1MΩ/50Ω)
 ・仕様:Tekprobe-I/F-BNC 2out
     Overload Protection
 ・適合プローブ
  (TEK電流プローブ,FETプローブ):
   P6205, P6243, P6245, P6246, P6247, P6248,
   P6249, P6330, P6701B, P6703B, P5205
   P5210,ADA400A, TCP202
画像拡大 メーカ 電流プローブ型番       主  仕  様

   コストパーフォーマンスに優れた、PINTEK社
      電流プローブPA600ファミリー



DMM接続可(アダプタ付き)
PAシリーズ比較表
価格¥(外税)
メーカ保証:納入後3ヶ月~1ヶ年間
PINTEK  PA622   A622/CP62-100

・DC-300Khz、10mA-100A/DC Res 10mA 電源・AMP内蔵、
      AC100V電源共用     (B&K precision同等品)

 ・簡単、ハイ・コストパーフォーマンスプローブ

  ¥59,000(外税) 最近の出荷モデルPA-622
PINTEK   PA655  ■PA655
   ・DC-500Khz、5mA-50A Res5mA  電源・AMP内蔵、
   AC100V電源共用
 ・ 簡単、ハイ・コストパーフォーマンスプローブ
 ¥63,000(外税)
PINTEK  PA677    PA677
  ・DC-1000Khz*、2mA-70A(140App)
   精度 3%、50mV/A, 4% 500mV/A


  2mA 高感度・高周波モデル
   簡単、
ハイ・コストパーフォーマンスプローブ
   電源・AMP内蔵、AC100V電源共用 *BP実力DC~1.5Mhz
  PA677¥72,000(外税)
PINTEK   PA699  PA699
  DC-1.5Mhz 1mA-40A(80App)*
  レンジ:1000mV/1A 100mV/1A
  精度 3%: 10mA ~ 8A peak at 1V/A
     4%: 100mA ~ 80A peak at 0.1V/A


*オシロの感度に影響されます

 ・1mA 高感度・高周波モデル
  簡単、
ハイ・コストパーフォーマンスプローブ
   電源・AMP内蔵、AC100V電源共用
  PA699¥78,000(外税) 詳細
  AGILENT  N2782A   50 MHz/30 Arms AC/DC電流プローブ
  フラット帯域幅:DC~50 MHz、最大電流は30 Arms
 ・ 優れた1%の確度と高いS/N比
 ¥お問い合わせ下さい
  AGILENT  N2893A   100 MHz/15A AC/DC電流プローブ  ¥お問い合わせ下さい
AGILENT  N2780B   ・2MHz/500Arms AC/DC電流プローブ  ¥お問い合わせ下さい
 Hantek   CC-65  ■65A AC/DC電流クランプ(自動車電装用最適)
 AC/DC 周波数レンジ: DC-20 kHz**
 精度:DC 1.5%-2% AC 2%-8%
 電流レンジ: 20mA to 65A DC
 (1mV/10mA 1mV/100mA)
 Clamp Φ9mm **spec-note ⇨
  電池駆動(9V) BNCオシロ接続
 DMM用BNC-バナナアダプアタ添附
 250g 195mm(H) x 70mm(W) x 33mm(D)


¥15,000(外税)
 Hantek   CC-650  ■650A AC/DC電流クランプ(自動車電装用高電流計測に最適)
 AC/DC 周波数レンジ: DC-400Hz **spec-note ⇨
 電流レンジ: 20mA to 650A DC


(1mV/100mA 1mV/1A)

1100AモデルAC/DC 20Khz CC-1100型もあります
  電池駆動(9V) BNCオシロ接続
 DMM用BNC-バナナアダプアタ添附
 290g 178mm(H) x 70mm(W) x 33mm(D)


¥17,000(外税)

AEMC
(USA/France)
 K100
 K110
 ■K100:
 ・DC/AC MicroProbe Model K100 (4.5A, 1mV/mA)
 ・DC to 2kHz
 ・Measures extremely low level DC from 100µA
 ・Outputs signal proportional to total current (DC + AC)
 ・Low noise
 ・Ultra-compact size and non-contact clamp-on convenience
 ・Simple plug-in operation
 ・Designed for use with DMMs and oscilloscopes
 ■K110:高感度型
  DC/AC MicroProbe Model K110 (450mA, 10mV/mA)
  DC-1.5Khz
 ・高感度型電流プローブ
 ・Accurate display of waveforms
 ・No range or mode (AC/DC) switching
   required
 ・Extended battery life 9V alkaline
 ・Red LED indicated momentary or continuous overload
 ・Green LED indicates power and battery condition

 ¥お問い合わせ下さい


**AEMC製 大電流計測用
     MRseries:AC/DC:1500A・・等

¥お問い合わせください
AEMC
micsig
 SL261
 A622
   AC/DC Current Probe (10A-100mV/A,
    100A-10mV/A, BNC)
 ・100mV/A, 10mV/A
 ・100mA to 10A peak, 1 to 100A peak
 ・DC to 100kHz (-3dB with current derating)
 Oscilloscope current probe for applications
  in industrial and power environments

 Analyze, measure and accurately display
   distorted current waveforms and harmonics

 Current range from 100mA to 100AAC/DC
 Direct BNC connection to scope
 Jaw designed for easy maneuvering in
  crowded spaces

 ¥お問い合わせ下さい

  フレキシブルコア/リード型
   電流プローブ
   AEMC(USA)
  MF 300-6/10-2-10
 5Hz to 1MHz.


  MF 300-10/6-2-10-HF
  高周波/高感度オシロ接続用フレキシブルコア電流プローブ




 *Measures from 0.5Arms to 300Arms
 *Accuracy 1% of Reading ± 0.3A
 *TRMS measurements when connected to a TRMS instrument
 *No core saturation or damage if overloaded
 *9V battery for typical 140 hour continuous operation
 *1MHz frequency response
 *Low phase shift for power measurements
 *Insensitive to DC, measures only AC component on DC + AC signals
 *Excellent linearity
 *Lightweight
 *Sensor is resistant to oils and aliphatic hydrocarbons
 *EN 61010; 1000V CAT III; 600V CAT IV; CE Mark
 ¥お問い合わせ下さい
 フレキシブルコア/リード型
   電流プローブ
   AEMC(USA)
 FlexProbe Model
 30000-24--1-0.1
  (Lead)
 30000-24-1-0.1
 大流用フレキシブルリードプローブ


 ● Accuracy 1% of Reading
 ● TRMS measurements when connected to a TRMS instrument
 ● No core saturation or damage if overloaded
 ● Waterproof sensor
 ● Shape Memory for custom pre-shaping of sensor before use
 ● Very high frequency response
 ● Low phase shift for power measurements
 ● Insensitive to DC, measures only AC component on DC + AC signals
 ● Excellent linearity
 ● Lightweight

 ¥お問い合わせ下さい
  AEMC

AC/DCクランプ
 大電流プローブ

 MRseries

 MR561:2レンジ10mV/A,1mV/A
 AC400A/DC600A
 AC1000A/DC1500A
 DC-10Khz(-3dB)


オシロやDMM接続型BNC出力(DMMアダプタ添付)
  電池9V駆動
  • Measurement range of 400AAC/600ADC
 •
Measurement range of 1000AAC/1500ADC
 •
Distinct jaw shapes to be used for hooking
  or prying around the conductor

 •
Auto-zero push button
 •
Conforms to EN 61010, 600V,Cat. III
   safety standard

 •
Low phase shift for power measurements
 •
mV output signals
  ¥お問い合わせ下さい(≒5万円台)
  PICO Technology

AC/DCクランプ
 大電流プローブ

 (Made in England)

 TAseries

 TA167:2レンジ10mV/A,1mV/A
 ACpeak/DC200A  ACpeak/DC2000A
 DC-20Khz(-1dBの広帯域)
 オシロやDMM接続型BNC出力
 (DMM用アダプタ添付) 電池9V駆動

 ●ハンディータイプクランププローブでは最大のAC/DC/広帯域
  の電流が計測出来ます
  • Measurement range of 200AACpeak 2000ADC

Distinct jaw shapes to be used for hooking
  or prying around the conductor

 •
Auto-zero push button
 •
Conforms to EN 61010, 600V,Cat. III
   safety standard

 •
Low phase shift for power measurements
 •
mV output signals
  ¥お問い合わせ下さい(≒5万円)
  AIM(England)   i-prober520   最新のテクノロジー

 電流ラインにタッチするだけでDC-5Mhzの電流/波形
  が観測できるスグレモノ。電線のカット、クランプも必要なし。
  磁界センサーを電流ラインに接触させたり被覆上から
  計測出来ますが、おおよその電流値、比較値として
  ご使用向き。(絶対値の計測には熟練が必要です。既知の
  電流で校正します)  クランプ用変換アダプタ付。
 仕様/SPEC概要    先端のΦ2.5mmのセンサーで検知します
  両面基板などで計測点の両面に電流が流れていますと、裏面の影響を
  置けます。センサーの接触角度や、電流ラインの大/小fでも計測値は変
  わります。
  ¥お問い合わせ
 (PSE非適合品につき輸入停止中)
新型電流プローブ  ICP5000s電流プローブ     CPシリーズ電流プローブ
   プローブ電源・アンプ, PROBE ADPTER/プローブアダプタ,ノイズフイルター: Agilent社、Tektronix社(Probe connector/interface/adapter)
 Tektronix
  (テクトロニクス)
 1103  プローブ専用2CH電源(FET,電流,差動プローブ用)
  TEK電流/差動/FETプローブ等を各社汎用のオシロへ
  繋ぐ電源、信号、オフセットの接続機能を持っています
  (2ch,1MΩ/50Ω)
  仕様:Tekprobe-I/F-BNC 2out Overload Protection
 適合プローブ
  (TEK電流プローブ,FETプローブ):
  P6205, P6243, P6245,  P6246, P6247, P6248,
  P6249, P6330, P6701B, P6703B, P5205, P5210,
  ADA400A, TCP202
 ¥お問い合わせ
 Agilent

(アジレント)
 N2744A T2A  TekProbe-BNCTMレベルIIプローブをAgilent
  InfiniiVision 5000、6000、7000およびInfiniium
  9000、90000オシロスコープのAutoProbe
  インタフェースに接続可能
 適用:Agilent InfiniiVision 5000、6000、7000
 (6000 100 MHzを除く)、およびInfiniiVision
  9000、90000シリーズ
 ¥お問い合わせ
 Tektronix   Tekprobe lev2   Tektronix社製のアクティブプローブ、電流プローブ、
  差動プローブのレンジをオシロ側に伝え、使いやすく
  します。プローブの減衰比や単位を自動的に計算し、
  測定値をわかりやすく表示します

¥お問い合わせ
 Tektronix    コネクタ仕様
  (Probe Interface)
  BNC、 Level1
  Level2、VPI
  TEKTRONIX社の代表的DSOオシロのプローブ
   インターフェース仕様
   (アナログオシロ:400,2200,2400やDSOオシロ
   初期モデル2200,2400はLevel 1仕様)
 Ktek  LP-30k
 ノイズフイルター
 30Khz ローパスフイルタ/ノイズフイルター DSOの高感度レンジでDC/ACクランプ電流計測時
サンプルノイズとDC電流変換ホールトランスのノイズ見難い場合
プローブ出力に取りてけノイズを低減出来ます(低周波用)
 中古電流プローブ関連商品=> 中古電流プローブ    各種プローブ等計測用アクセサリー=> 計測用アクセサリ      Tektronix社電流プローブ技術ノート  新CP電流プローブ ICP▶ICP5000s電流プローブ
**お気軽にお問い合わせください **    ケイテック/ホーム   プローブTOP  ご注文・送料等   お問い合わせ・店舗情報
   ***提示¥価格は暫定・目安価格です   為替変動により価格は変動する場合があります
