▶▶▶| 新 リードアウト・プローブ・シリーズ （Readout Probes Series： specifications） 600Mhz 1000Mhz New!! |
バンドパス,立ち上がり特性はオシロとの組み合わせで表示されています。
100Mhzのﾌﾟﾛｰﾌﾞは100Mhzのｵｼﾛに接続してﾌﾟﾛｰﾌﾞ先端から100Mhzのバンドパス（-3ｄB)を保証します。
（最適なシステム構築には、100Mhzのｵｼﾛには100Mhzﾌﾟﾛｰﾌﾞを、500Mhzｵｼﾛには500Mhzﾌﾟﾛｰﾌﾞをご使用ください） 関連情報はここにあります。
Pintek 新CP-3601R、600Mhz 10：１プローブ発売 Tektronix製10:1リードアウトプローブ：100-500Mhz。新1000Mhzz 主なプローブ一覧表=>
ドイツPMK社高性能プローブにもリードアウトプローブがあります。こちらへ
お問い合わせはこちらからメールのページへ
保証：納入後１ヶ年間*（過電圧入力、落下、引っ張り、ネジりなどによる故障は除きます）
当社取り扱いのオシロスコープ用プローブは1品づつ検査後、発送されます。 *一部（低価格帯商品）は、保証３ヶ月間の商品もあります。
**表示価格￥税抜き目安価格です 為替変動により変更が生じる場合があります。e-mailにてお問い合せ下さい。
（当店の電子機器、高電圧プローブ等はデリケートに出来ています。当店の長年の輸入・販売実績を鑑みて、商品は１台毎に検査/調整を実施しています。
当店は日本の品質基準に準じ検査に合格した電子機器,プローブをご提供しています。
格安品目的の販売店もありますからご注意下さい。当店商品はDOA初期不良率ゼロを目標に、ゼロ％を維持しています） ◎旧ページに付き古い情報です◎▶新ページへ▶■
DC-150,200,300,400,500Mhz(-3dB) 10：1 ｱｸｾｻﾘ１式添付
ｵｼﾛｽｺｰﾌﾟの入力ｺﾈｸﾀにｺｰﾃﾞｨﾝｸﾞ機能（例：下段の右の写真3つ)がﾋﾞﾙﾄｲﾝされている場合、ﾌﾟﾛｰﾌﾞを接続しますと自動的に
電圧感度が10倍になりますので換算必要なく便利です。（ｺｰﾃﾞｨﾝｸﾞ機能無しのｵｼﾛｽｺｰﾌﾟにも問題なく使用可）
BNCは絶縁ﾓｰﾙﾄﾞ/ｶﾊﾞｰ処理 安全規格：IEC61010,CATII適合
**TEK、AGILENT(HP)、主要国産メーカ製ｵｼﾛに適合
● TEXAS社製TXxxxxR seriesとは別に小型軽量ﾊﾟﾙｽ特性の良い、PINTEK社製CP-XXXXRがあります（下記をご参照ください）
太字：在庫あり
順次TX6550へ
切り替え
TX6550A
TX6550B
特別仕様**
リードアウト・高周波プローブ：TX5115R DC-150Mhz
◆ 10:1ｺｰﾃﾞｨﾝｸﾞ機能付ﾘｰﾄﾞｱｳﾄﾌﾟﾛｰﾌﾞ**
◆ ｼｽﾃﾑ立ち上がり時間：2.33ｎｓ
◆ 入力容量：10.8ｐＦ/10Mohm
◆ ケーブル長：1.2ｍ
◆ 定格電圧MAX：600V（DC時）
◆ 適合ｵｼﾛBNC入力容量10-35pf/1Mohm
◆ 付属品一式付
適合安全規格：IEC1010-2-031, 600Vpp, CATII
■TX5115R Probe
**（ﾌﾟﾛｰﾌﾞｺｰﾃﾞｨﾝｸﾞﾘﾝｸﾞ付Tek、HP,主要メーカ製oscilloscopeに最適、
ｺｰﾃﾞｨﾝｸﾞ機能なしのｵｼﾛにも使えます）
■帯域の違いで,TX5120R/TX5130R等あります（上記表の通り）
付属品は下記TX5100R/6200Rの通り
■TX5120R：DC-200Mhz,TX5130R：DC-300Mhz
は帯域の違い以外、同様の仕様となります。
リードアウト・高周波プローブ：TX６１５０R DC-５00Mｈｚ（-3db）
◆ 10:1ｺｰﾃﾞｨﾝｸﾞ機能付ﾘｰﾄﾞｱｳﾄﾌﾟﾛｰﾌﾞ**
◆ ｼｽﾃﾑ立ち上がり時間：0.7ｎｓ
◆ 入力容量：１0.8ｐＦ/10Mohm
◆ ケーブル長：１．5ｍ
◆ 定格電圧MAX：６００Ｖ（ＤＣ時）
◆ 適合ｵｼﾛBNC入力容量5-30pf/1Mohm
◆ 付属品一式付
適合安全規格：IEC1010-2-031, 600Vpp, CATII
■ TX６１５０R Probe
**（ﾌﾟﾛｰﾌﾞｺｰﾃﾞｨﾝｸﾞﾘﾝｸﾞ付Tek、HP,主要メーカ製oscilloscopeに最適、ｺｰﾃﾞｨﾝｸﾞ機能なしの
ｵｼﾛにも使えます） TX6150R 特）特別割引中在庫分のみ
■ 新TX6200シリーズをお勧め致します
 画像クリックで拡大 |
順次TX6550A/Bへ切り替えます
◆ 最新電子機器の高速・低電圧仕様にマッチするスマート/軽量タイプ
◆ システムバンドパス：DC-500Mhz ◆ｼｽﾃﾑ立ち上がり時間：0.7ｎｓ
◆ 入力容量：10.8ｐＦ/10Mohm ◆ケーブル長：1.2ｍ
◆ アッテネーション：10：1のみ ◆高周波パルス補正/校正トリマー
◆ 入力耐圧電圧：300Ｖpp ◆標準付属品付（TX51000R/6000R付属品：写真右上）
各メーカのデジタル/アナログオシロスコープ入力容量10-35ｐｆ に使用出来ます。
（実力的には6pFから適合）
**（ﾌﾟﾛｰﾌﾞｺｰﾃﾞｨﾝｸﾞﾘﾝｸﾞ付Tek,HP/AT,岩通,主要メーカ製アナログ,デジタルオシロ
に最適。ｺｰﾃﾞｨﾝｸﾞ機能なしのｵｼﾛにも使えます）
AT/keysight：N2890A 1/10 500Mhとz同仕様品
■TX6250R型/N2890A：DC-500Mhz, 10:1 Readout
TX6200シリーズには300,350,400,450Mhzプローブもあります
 画像クリックで拡大 |

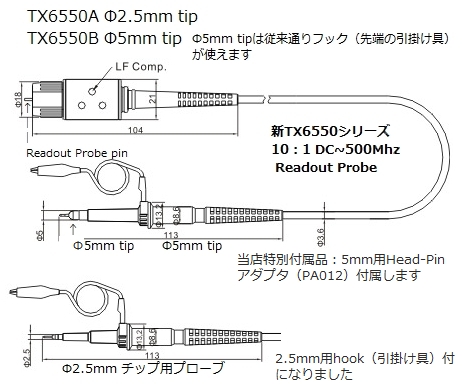

先端のHEAD(rc-comb）部はA型2.5mm細身とB型5mm標準に付け替え可能です。
■ TX6550B型：DC-500Mhz, 10:1 Readout
◆ 最新電子機器の高速・低電圧仕様にマッチするΦ5mmチップ スマート/軽量タイプ
◆ システムバンドパス：DC-500Mhz ◆ｼｽﾃﾑ立ち上がり時間：0.7ｎｓ
◆ 入力容量：10ｐF/10Mohm ◆ケーブル長：1.3ｍ
◆ アッテネーション：10：1のみ ◆高周波パルス補正/校正トリマー
◆ 入力耐圧電圧：300ＶDC+peak ◆標準付属品付
各メーカのデジタル/アナログオシロスコープ入力容量10-30pｆ に使用出来ます。
**（ﾌﾟﾛｰﾌﾞｺｰﾃﾞｨﾝｸﾞﾘﾝｸﾞ付Tektronix,keysight（HP/AT）,岩通,主要メーカ製
アナログ,デジタルオシロに最適。ｺｰﾃﾞｨﾝｸﾞ機能なしのｵｼﾛにも使えます）
キーサイト：N2890Aプローブ 1/10 500Mhz 同仕様品（OEM/ODM)
特別付属品付き**：PA012 5mm-Pinアダプタ 高周波/高速現象信号ピックアップに有効
TX6550B型：DC-500Mhz, 10:1 Readout
-----------******-----------
■ TX6550A型：DC-500Mhz, 10:1 Readout
上記TX6550B型と同仕様で先端がΦ2.5mmの形状プローブ
最近の細かな回路仕様に対応：接触が容易に出来ます
便利なフック（ピンチャーチップ,引っ掛け具）も標準付属につきます。
キーサイト：N2890Aプローブ 1/10 500Mhz 同仕様品（OEM/ODM)
**TX6550A/B ６色カラーから選べます（無償option）標準は黒色。
|
| Attenuation | Bandwidth | Rise-time | 適合入力pf | Volt-pp,Max | Mohm | ｐF | ｍ | ￥ | ||
| 10:1readout | 500Mhz | 0.7nS | 9-25 | 600 | 10 | 11 | 1.2 | ** | ||
| Attenuation | Bandwidth | Rise-time | 適合入力pf | Volt-pp,Max | Mohm | ｐF | m | ||||||
| P6500R-500YP | 10:1readout | 500Mhz | 0.7nS | 9-25 | 300 | 10 | 12 | 1.2 | |||||
    *Tek製P6139series 10:1 500Mhz同仕様：response, aberration大きいので当面販売停止中（改良要求中 |
*1, ﾗｲｽﾞﾀｲﾑ/ﾊﾞﾝﾄﾞﾊﾟｽはｵｼﾛｽｺｰﾌﾟに接続した状態のプローブ+オシロスコープの
トータルのｼｽﾃﾑﾗｲｽﾞﾀｲﾑ/ﾊﾞﾝﾄﾞﾊﾟｽです。バンドパスの上限は1:1の時約10-15Mhz（-3dB）
10:1では500Mhz (-3dB)程度です。
500Mhz以上はFETアンプ内臓プローブ（アクティブプローブ）を使います。（あるいは特性
インピーダンスプローブ（50オーム、500オームなど）を使います。ﾊﾞﾝﾄﾞﾊﾟｽは-3db点(0.707%
、電力比で1/2点）
広帯域のオシロに低帯域のプローブを使いますと帯域・性能の仕様が大きく変わりますから注意
が必要です。
例えば、300Mhzオシロに60Mhzと表示されたプローブを使用すると、システムバンドパスが150Mhz
200Mhzとなる場合があります。
最近は、プローブ単体のバンドパスが表示されなくなっていますから、オシロの帯域にマッチした
プローブをお使いください。
*2, 1:1の時約23-35ns *3. 1:1の時１MΩ *4, 1:1の時約40-50pf
* 当店のプローブ２本以上お買い求めの場合、ご希望により、プローブ/オシロ入門書
（デジタル/アナログ）を無料添付いたします ** 10本以上お求めの場合、￥お問い合わせください。
ﾌﾟﾛｰﾌﾞ＆オシロ入門書CD版 （各ﾌﾟﾛｰﾌﾞを4本以上お買い上げの時添付いたします）
P1 全品に和文取り扱い説明書添付 保証：納入後3～12ヶ月間（過電圧入力、
落下、引っ張り、ネジりなどによる故障は除きます）
P2 輸入品につき為替変動で価格が変わる場合があります（お問い合わせ、ご確認
下さい）
P3 TX1000ｼﾘｰｽﾞ1：1のみのﾌﾟﾛｰﾌﾞや自動車用TX25ｵｰﾄﾌﾟﾛｰﾌﾞも有ります。
P4 仕様は予告なく変更される場合があります。
P5 送料は別途掛ます。通常はﾕｰﾊﾟｯｸ便、小型軽量・低価格品は郵便定形外郵便で
発送いたします。
（CRT/LCD等の表示装置にﾘｰﾄﾞｱｳﾄ表示機能が必要）
**最新の高級ｵｼﾛｽｺｰﾌﾟでは、例えば10:1のﾌﾟﾛｰﾌﾞを接続すると
自動的にｵｼﾛ内部で電圧感度が10倍に補正され、波形の大きさが1：1時と同じ表示となります。
（CRT/LCD画面上のVolt/Div表示は1：1またはプローブなしの時と同V/Divで変化しません、
従来の方式では10:1プローブ接続時の表示は１/10に小さくなります。
下部CH1のV/Div：50ｍVが10:1ﾌﾟﾛｰﾌﾞを接続したため500ｍＶに自動切替わりの例
ご注意：最新型オシロでは上図とは異なるメーカ独自のコーディング、プローブ
電源等が付加され独自の仕様が使われています。その場合readout機能が有効
にならない場合があります。 BNC入力であれが、プローブとしては普通に
機能します。
