■新商品 DSO(ADO+DMM) *ADO: Automotive Diag Oscillo   @2018
ADO:自動車電装品診断機能DSOオシロ+DMM/テスタ・パック

         ADO102(2Ch) ADO104(4Ch)  DSO +AutoDiag +DMM Oscilloscope
       DSO: デジタル サンプリングオシロスコープ 100MSS   アナログ帯域:DC~10Mhz(-3dB)
       ハンドヘルドタイプ:汎用4ch(2ch)オシロスコープとして十分な機能
         3機能: DSO機能+自動車診断機能+ デジタルマルチメータ機能
      ADO104型  4Ch MODEL      DO102型  2CH MODEL
   ADO104 パネル仕様 *画像クリックで拡大表示  ADO102 パネル仕様 *画像クリックで拡大表示
     画像クリックして拡大表示  関連画像/資料へADO資料
   当店では、1品毎に検査合格品をお届けいたしますのでご安心してご使用出来ます
   (技術/設備等不備な状況で、未開封/未検査品が多く販売されています。著名BRAND品でも不備な場合があります)
価格¥(予価4~5万円)はお問い合せ下さい

    特 徴 *薄型デザイン、キャリングに便利な小型・軽量仕様
 ●最新の自動車電装品の点検にも対応する10Mhz/100MSSのDSOスピード
*
 ●カラー TFT 液晶ディスプレイ、 320*240 解像度、波形表示より鮮明と安定性
 ●4 つのアナログチャンネルをサポート 、USB ストレージデバイス  ●車対応モジュール機能、単 ボタン操作
 ●インタフェーススクリーンショット (プレス F2 スクリーンショット) ●スクリーンショットCANプレビュー
 ●エッジトリガ機能、ユニバーサルオシロスコープモードトリガ (20hz-10 Mhz)
 ●時間と電圧カーソル測定 ●波形の計算、合計  ●さまざまな波形数学関数 ●英語のメニュー表示可(中国語)
 ●ディスプレイスタイル選択可 ●バックライト輝度調整可 ●ロングスタンバイ: シングル電池 5 時間連続動作
 ●デジタルマルチメータ”4000”カウント機能

   *Mhz以下の低帯域のオシロでは、最近の自動車電装機器の点検には不十分な場合があります(極端な高周波オシロはノイズを拾い過ぎの場合もあります)
DSO機能ボタン (各画像クリックで拡大へ) オートモティーブ(自動車)診断機能

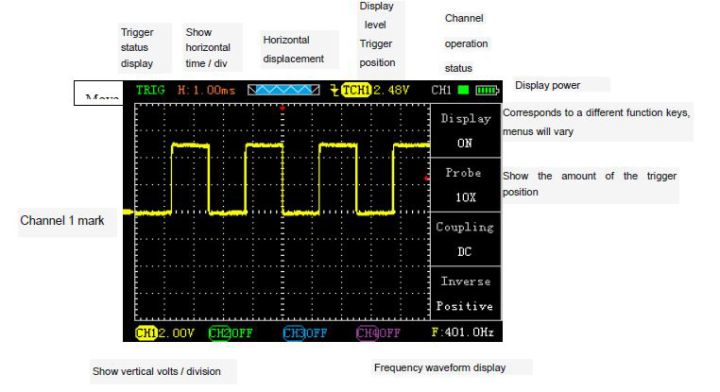

    DSO(オシロ)表示    自動車診断機能






  入力コネクタ バックパネル電池部    DMM機能/表示(4000カウント)




モデルチャンネル ADO104:4CHモデル  ADO102:2CHモデル
4CH:4つの現象が同時に観測可能(4気筒分の電圧、電流など同時観測可)
電源AC電圧 AC100-240v
プラグ/コンセント 日本用プラグ
チャンネル 4(2)
帯域幅 10 Mhz(-3dB)
マルチメータ Max 40000カウント
垂直/電圧軸入力
入力カップリング AC 、 DC
入力インピーダンス 1M Ω 25pF
最大入力電圧 40 ボルト (プローブ X1); 400 ボルト (プローブx10) 、 2000 ボルト(x100)
プローブ減衰比 1 、 10(添付品)
減衰率 1 、 10 、 100 切り替え可
垂直システム
垂直感度 10 mv-5V (プローブ x1) 100 mv-50V (プローブx10) (1- 2.5- 5 ステップ)
垂直精度 +/-3%
垂直解像度 8bit
帯域幅(-3dB) 10 Mhz
信号捕捉
サンプリング方法 リアルタイムサンプリング
メモリ深さ 4 k
Aquisition モード サンプル検出
リアルタイム・サンプリング レート 100 m サンプル/s
水平システム
水平スキャン範囲 25nS/div-5S/div
トリガ- システム
モード オート、ノーマル、シングル
タイプ 上昇エッジトリガ、下降エッジ トリガ
オートトレース サポート (20Hz-10Mhz)
測定システム
カーソル測定 時間と電圧
マニュアル設定
カウンタ機能 周波数計測
画面LCD 3.2 インチ、 16-ビット TFT 、 320*240
バッテリー(別売) 3000 mAhリチウム電池 (シングル携帯約 4 時間の連続作業) BRC18650 3.7 ボルト
サイズ 18*11.5*3.5 センチ
重量 約1.5kg
DMM機能
