■ TX-25A オートバイ・自動車点火装置波形観測用高圧プローブ ■ DIS用COP/プローブ、ケーブル、アクセサリー
（輸入に時間がかかる場合があります） 価格￥xxxx（消費税込）
**イグニッション/点火パルス関連のお問い合せが多くありますのでページを追加しました▶
仕様は予告なしに変更される場合があります COVID-19の影響で仕入経費がかさみますので表示価格は目安価格です
2023年版
Ignition資料へ⇨
新簡易診断ツール⇨
イグニッション ピックアップ プローブ Ignition pic-up probe
バイク/オートバイ・自動車点火装置の高電圧をこのオートプローブを用
いてオシロスコープで観測出来ます。倍率 約10,000：1
点火ケーブル/ハイテンションコードの被覆をメガネクリップでクランプして使用
します**。(HTコード付点火装置の場合、長年の経験/実績で安定した観測が出来ます)
TX-25A/HT25/PP178 ￥
**DIS（Direct Ignition System）には先端をプラグに近付けて点火パルスを
確認出来ます。 （先端の置き場所で波形が変わります）
**DIS用には、下記PP338やeCOPが、より良好に観測出来ます。
**また下記PP399/PP400を使用して、HTコード付きと同様に観測出来ます
P80新プローブ▶
センサーコイルの先端を点火プラグに近付けて、高感度で点火パルスをオシロに
表示出来ます。
ディストリビュータ・キャップの中央付近に置いて観測できます。
COPプローブ（コイル オン プラグ プローブ）英国製 ￥お問い合わせ(≒
（PP357へ順次変更予定）
  |
高感度センサーコイルの先端を点火プラグに近付けて、高感度で点火パルスをオシロに
表示出来ます。インジェクター、アクチュエータチェックにも使えます。
ディストリビュータ・キャップの中央付近に置いて観測できます。
HTコード式点火装置にもコードの被覆部につけて観測できます。
新汎用COPプローブ（コイル オン プラグ プローブ 3m）英国製 ￥お問い合わせ(≒
プローブのみ（TA204）（￥≒33,000）
■ 日本語併記
Jh-01

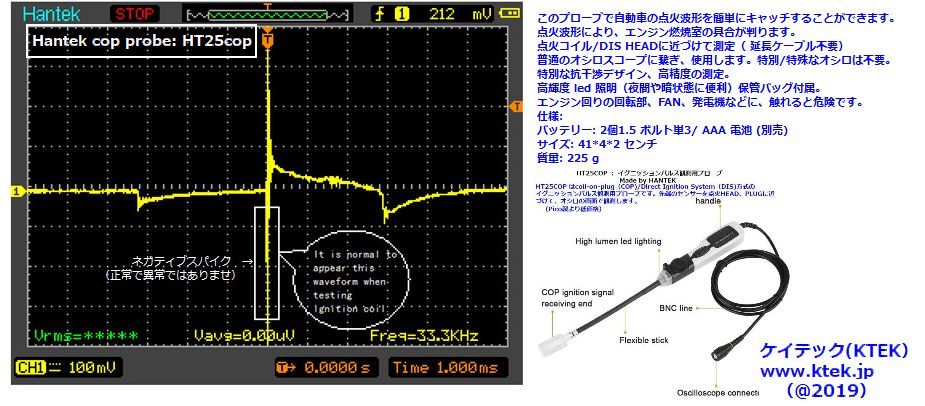

新）JH-01：cop-probe発売(＠2020)・・上記の改良高感度版/5000:1電池不要
JH-01/在庫品のみ特価ーー\
 |
DISやHTコード式点火パルスをプローブィング出来ます）
センサー部をDIS点火コイルやHTコードに近付けて、高感度で点火パルスをオシロに
表示出来ます。
ディストリビュータ・キャップの中央付近に置いて観測できます。

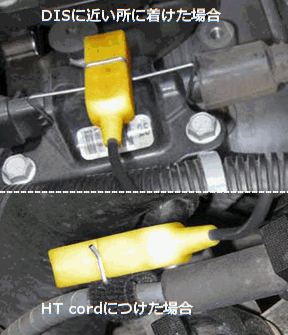

eCOPプローブ（コイル オン プラグ プローブ）米国製 ￥お問い合わせ(≒
薄い板状のパドルタイプのセンサーで非接触（capacitive接続）パルスを
ピックアップして,オシロヘ導きます。長さ2m,3mの２種類 予価￥
オシロ等の入力がバナナプラグ用の場合のBNC-バナナコネクタ変換器￥
OPTION：BNCコネクタが絶縁モールド,Recessedやバナナプラグ仕様等もあります
 |
オシロに入力された内部信号では不安定な時、オシロの外部トリガ入力に繋ぎ
使用します。非接触で信号線等をクランプしてトリガ用信号をピックアップします。
￥
オシロ等の入力がバナナプラグ用の場合のBNC-ﾊﾞﾅﾅｺﾈｸﾀ変換器
絶縁モールド処理、500V、3A ￥お問い合わせ
**標準型BNC(オス)-ターミナル-バナナ4mm（メス）アダプタ
COPとオシロスコープを繋ぐ両端絶縁モールド型BNCケーブル 1.25m
ケーブルの両端がBNC（絶縁モールド型）、小形クリップとなっています。
いろいろな用途にご使用いただけます。 1.25m
DISの点火モジュールとスパークプラグ間延長接続用HTコードです。
DISでも上記TX25AでHTコードを挟んでイグニッションパルスを計測出来 ます。
pico製PP399/TA037￥お問い合わせ PP400￥お問い合わせ(4本セット）
■ハンテック製HT308コード
詳細は☚画像クリックください
COPプローブを使用時、オシロスコープとエンジンをアース・グランド
としてつなぐ為のアースクランプを持ったケーブル
BNCアースクランプケーブル￥
（20:1アッテネーター、300Vmax、PICO/Hantek scope用）￥6,380/個
■ TA050 BNC-BNC,50ΩFT終端器￥4,620/個
■ TA051 BNC-BNC,50Ω減衰器(3,6,10,20dB)￥
■ 13918 BNC-BNC 10:1減衰器/pico-auto製(
オシロ接続用BNCコネクタ付、２レンジ切替
* 1mV/10 mA (100 mV = 1 A) Max20A
* 1mV/100 mA (10 mV = 1 A) Max60A
DC電流クランプ：活電線を切らずにワイヤ/コードを挟んで
直流電流を計測可能です。 ￥
計測器仕様の電流プローブ⏩
 |
AC/DC 周波数レンジ: DC-20 kHz** 精度：DC 1.5%-2% AC 2％-8％
電流レンジ: 20mA to 65A DC （1ｍV/10ｍA 1ｍV/100ｍA）clampΦ9mm
電池駆動(9V) BNCオシロ接続 DMM用BNC-バナナアダプアタ添附
250g 195mm(H) x 70mm(W) x 33mm(D) Hantek Made ￥≒
**spec-note ⏩ ❏
■ PP179 600A AC/DC電流クランプ
オシロ接続用BNCコネクタ付 * 1mV/100 mA (10mV=1 A) Max600A
￥お問い合わせ
 |
AC/DC 周波数レンジ: DC-400Hz **spec-note ⇨❏
電流レンジ: 20mA to 650A DC （1ｍV/100ｍA 1ｍV/1A）
電池駆動(9V) BNCオシロ接続 DMM用BNC-バナナアダプアタ添附
290g 178mm(H) x 70mm(W) x 33mm(D) Hantek Made ￥≒
１：１/１0：1、600Vdc+acpk
オシロ用電圧信号入力プローブ、Texas60 ￥
絶縁型BNCコネクタ-4mmバナナプラグのケーブル
オシロやテスター/DMM等の接続, 3m ￥3,080
■ TA012 2pin Breakout lead
センサ、アクチュエーター信号を取り出します ￥
2KV、10A、50ｃｍ￥
￥
20KV、10A、60ｃｍ ￥
フューズの代わりに延長コードを差し込んで、リード線に流れる
電流を計測します。￥お問い合わせ
Pico:pp-619 obd2（￥お問い合わせ）
￥お問い合わせ
 |
カメラ画像をWIFI（無線）接続したスマートホン、PC、タブレットに映し出します
自動車等（パイプ内や隠れて見えない場所の）点検などに便利です。
WIFI通信距離30ｍ USB接続 レンズ 8mm 6LED照明 可変
フォーカス 3～6cm 画像 640x480,1280x720, PCでは1600x1200可
表示 スマートホーン, タブレット、PC ￥お問居合わせください ￥
（ピコ/PICO(英国）やハンテック/HANTEKなど
150近い機能を持った、自動車診断用キット/パックなどあります）
USB/PC接続型がより多機能ですが、自動車整備工場では
スタンドアローン（単独使用型**）が最適な場合もあります
**PC接続も出来る場合が多くあります
 |
替りつつあり、数百khz*～数10Mhzのスピードで制御されています。
またメカニカル的機能部分も多くあります。*繰返は数100Khzでもパルスの変化は、数10Mhzの
スピードに達します
オシロスコープはデジタル方式（DSO)が最適です。
遅いスピードから速い変化も静止した、安定表示で確認できます。
波形や設定など記錄・保管が容易に出来ます
帯域：DC~数10Mhz以上(100Mhz以下で十分）
チャンネル数：2CH(または4ch）
サンプリング：帯域の数倍以上（5～10倍位の高速が理想的）
トリガ：パルス幅等トリガ機能付き有効です(CAN/LIN等パルストレイン表示に有用）
DMM（テスター）機能付きのDSOもあります
 |
汎用型DSO（８ビット デジタル ストレージ オシロ）よりも、高分解能
１２ビット(1%)を有する、パソコンUSB接続用DSO
*４チャンネルDSO、4425型DSO 又は *２チャンネル、4225型DSO
*400Ms/s real-time sample rate
*20Mhz bandwidth
*250M sample buffer memory
*200V maximum input
*スペアナ機能
*電源はパソコンのUSB接続で供給
*USB 2.0 (USB 1.1),3.0
*過負荷、ショート保護付
*自動車各種診断用ソフト付
*ソフトは無料更新可
*保証：納入後２年間
*無料ピコ社テクニカルサポート可
*PC-OS：WinXPsp2以上,Vista,Win7,win8対応
*FCC (EMC), CE (EMC and LVD), RoHS適合
*4423=>新4425型4ch DSO
400Mhz-sampl,250MB-buf ￥お問い合わせ
*4223=>新4225型2ch DSO ￥お問い合わせ
新ページヘ(クリック)⏩
■ ４チャンネルDSOとキット明細
*一般/汎用/All Purpose
*モーターサイクル用/Motorcycle
*商用車用/Commercial Vehicle
に区別されたキットがあります
（簡易和文取扱説明書付）￥お問い合わせ
■キット画像拡大
■ アドバンス型キット明細
￥お問い合わせ
各種の波形観測で診断出来ます/参考波形内蔵
■DSO3064, DSO3064A

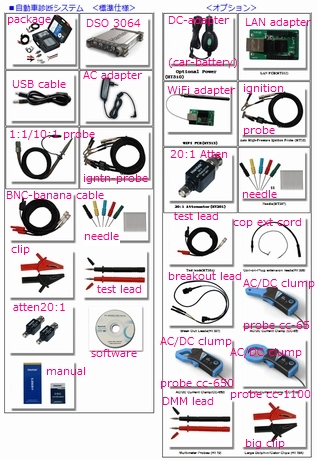

パソコン/USB接続4CHデジタルオシロ自動車診断パック
（PICO/ピコテクノロジーシステムよりもコストパーフーマンスに優れた/
格安システムが構築出来ます）
DSO：４ch, 60Mhz, 200MS/S
USB接続デジタルオシロ(HANTEK）
WINDOWS-OS:
Win/PC-DSO3064機能設定/操作ソフト
USBdrive,Vehicle診断機能
DSO3064=SpecSheet
￥お問い合わせ
付属品はベージョン/Optionにより異なります
------**別機種による診断パック**-----
■DSO3064A診断キットパック
FG/ARB,FFT機能付新型
■DSO1008C 8CH仕様USB接続DSO 12BIT,2.4MS/S
8CH/125Khz, SG, FFT機能付
￥お問い合わせ■DSO1008C 8CH仕様USB接続DSO 12BIT,2.4MS/S
8CH/125Khz, SG, FFT機能付
（PICO/ピコテクノロジーシステムよりも大幅な低価格でご提供いたします）
**Vehicle Diagnosis **DSO3064/3064A**
• First Diagnosis(Cranking Exhaust Diagnosis)
• Ignition Action(Current/Voltage)
• The Sensor(Air Flow Meter,Camshaft,Crankshaft…)
• Bus Diagnosis(CAN Bus Data View)
• Performer(Petrol/Diesel)
• Startup&Charge(Charging Circuits Current/Voltage
*4 Channels and EXT trigger, 60MHz Bandwidth. * 200MS/s real-time
sampling rate,
*10k--16M memory depth per Channel. * Frequency Counter,FFT
spectrum analysis.
*8--36V Wide range of input voltage,suitable for vehicle power test.
*USB 2.0 interface plug and play, LAN and WIFI optional.
*More than 20 kinds of automatic measurement function,PASS/FAIL Check function,
is suitable for engineering application.
*Excellent industrial design, similar interface with bench oscilloscope ,Easy to use.
*Software support : Windows NT, Windows 2000, Windows XP ,VISTA,Windows
7 ,
*FG/ARB機能付き（25Mhz,DSO3064A) *FFT機能付き
*COP型イグニッションパルスセンサーはつきません。
TX25Aクリップ型プローブ（上記のもの）が添附されます
各種OPTION PARTSあり
*PC接続等への参考事項❏
新HANTEK CAR DIAGNOSページヘ(クリック)⇛
■TX25Aとセットの特別価格でご提供いたします
ハンディー デジタルオシロ ：DSO-DMM
２Chデジタルオシロ+デジタル
マルチメーター機能付 RS232CでPC接続可。
DSO-DMM（2ch,20Mhz,100MhzS/S,フルDMM機能 MT製品）
TX25Aプローブ添附価格￥お問い合わせ
ハンディー デジタルオシロ（：DSO-DMM：
２Ch,20Mhz,100Ms/sデジタルオシロ+デジタルマルチメーター機能付
RS232C/USBでPC接続可 ￥お問い合わせ
ハンディー デジタルオシロ（DSO-DMM）
２Ch,60Mhz,150MS/S,500MSSデジタルオシロ
+6000カウントデジタルマルチメーター機能付、バーグラフ機能付
FFT（スペアナ）機能も標準でついています
自動車の各種診断用には帯域20Mhz以上をお勧めいたします。
CAN/LINなどコントロールBUS信号を観測出来ます
このシリーズには200Mhzモデル発振器付きもあります
大画面表示、USB接続、USBメモリー機能つき：最新版で高機能・低価格
●USB接続でPCへつなぎ、USBオシロの様に、
各種操作可能なソフト付き
--HANTEKの特徴/利点です--
計測器の老舗MAKERとして仕様等信頼持てます
