ピコオート社（英国, PICO AUTO:Pico Technology）PICO AUTO：Vehicle Diagnostic pakage
高安定・高信頼型モデル・ワイドアプリケーション・2年間保証・フルテクニカルサポート
新オートスコープ６：パソコン操作・表示画面(日本語表示充実）⇨■ 4425新spec⇨■ PP923:４CH診断パック例（2016） 2016-1-updated
■各パケージの内容は下記をご覧ください
仕様は変更される場合があります■
| 自動車診断装置（診断用オシロスコープ、ソフトウエア、各種センサー）メニュー/アプリ日本語充実 業界最先端技術 ピコオート社（英国, PICO AUTO:Pico Technology）PICO AUTO：Vehicle Diagnostic pakage 高安定・高信頼型モデル・ワイドアプリケーション・2年間保証・フルテクニカルサポート |
|

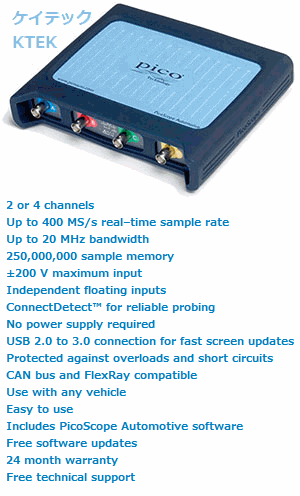

| New model 性能アップして日本語メニュー・資料充実 新発売： 2ch 4225型 4Ch 4425型発売（下記4423は4425へ、4223は4225へ変更されます） 新オートスコープ６：パソコン操作・表示画面(日本語表示充実）⇨■ 4425新spec⇨■ PP923:４CH診断パック例（2016） 2016-1-updated |
|
| 販売のみの店が多い中,オシロに精通した当店のサポートをご利用ください 2021新型へ ■4425A SCOPE 2021-10REV 2022年資料： |
|
| ■各パケージの内容は下記をご覧ください 仕様は変更される場合があります■ |
|
|---|---|
| 自動車診断装置 （ピコオート社） |
キット区分 （パッケージ) |

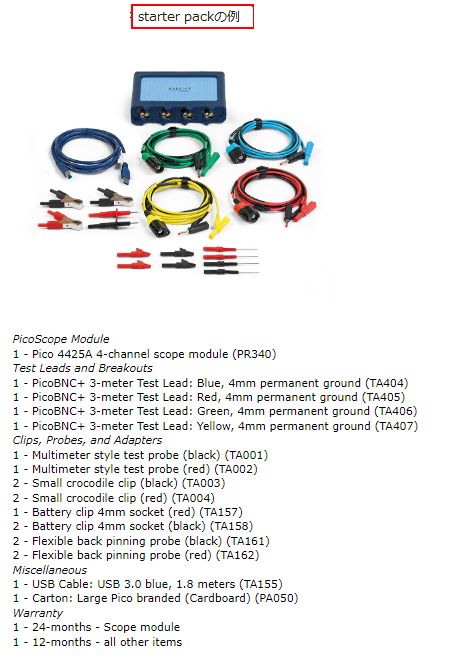

入門用2Chパッケージ 2–Channel Starter Kit |
入門用４Chパッケージ 4–Channel Starter Kit |
標準用2Chパッケージ 2–Channel Standard Kit |
標準用４Chパッケージ 4–Channel Standard Kit |

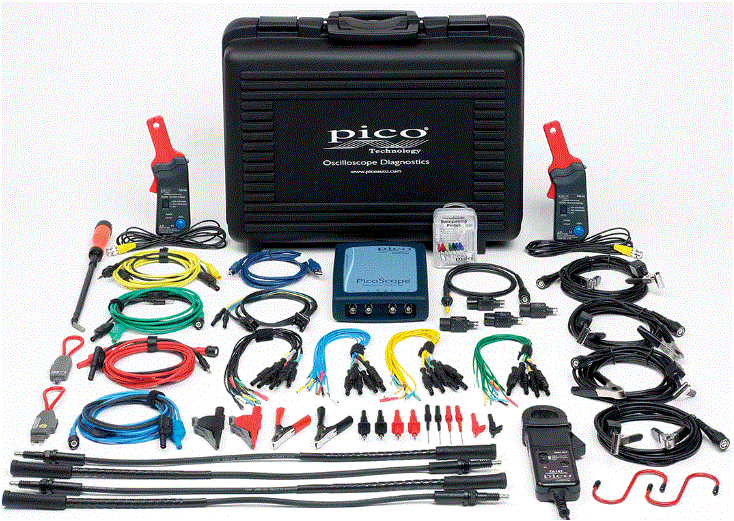

上級用4Chパッケージ 4–Channel Advanced Kit |
ジーゼル車用 ４Chパッケージ 4–Channel Diesel Kit |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 画像： クリックで拡大 構成品 Item |
|
|
|
|
|
|
|
|||||||
| PicoScope 4225 ２CH： DSO-USB オシロスコープ |
|
1 | No | 1 | No | No | No | |||||||
| PicoScope 4425 4CH： DSO-USB オシロスコープ |
|
No | 1 | No | 1 | 1 | 1 | |||||||
| Channels： チャンネル数 |
A/B/C/D | 2 | 4 | 2 | 4 | 4 | 4 | |||||||
| Accuracy： 精度％ |
12bit | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |||||||
| Memory： メモリバッファ |
Mb | 250M samples | 250M samples | 250M samples | 250M samples | 250M samples | 250M samples | |||||||
| Max サンプルレート |
Realtime | 400 MS/s | 400 MS/s | 400 MS/s | 400 MS/s | 400 MS/s | 400 MS/s | |||||||
| 耐衝撃ケース |
|
No | No | 1 | 1 （新規追加） |
1 | No | |||||||
| 20/60A AC/DC 電流クランプ |
|
No | No | 1 | 1 | 2 | 1 | |||||||
| 600A AC/DC 電流クランプ |
|
No | No | No | No | No | No | |||||||
| 2000A AC/DC 電流クランプ |
|
No | No | 1 | 1 | 1 | 1 | |||||||
| テストリード premium leads |
|
2 | 4 | 2 | 4 | 4 | 4 | |||||||
| ２ピン分離リード |
|
No | 1 | No | 1 | 1 | 1 | |||||||

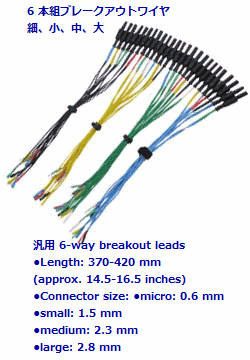

| ６汎用分離リード （細） |
|
No | No | No | No | 1 | No | |||||||
| ６汎用分離リード （小） |
No | No | No | No | 1 | No | ||||||||
| ６汎用分離リード （中） |
No | No | No | No | 1 | No | ||||||||
| ６汎用分離リード （大） |
No | No | No | No | 1 | No | ||||||||
| 2次側点火 ピックア プローブ |
|
No | 1 | 1 | no | 4 | No | |||||||
| フューズ延長 リード |
|
No | No | 1 | No | 1 | 1 | |||||||
| フューズ延長 リードJCASE |
|
No | No | 1 |
No | No | 1 | |||||||
| COPリード アース付 Coil–on–plug lead with earth clamp |
|
No | No | 1 |
No | 1 | No | |||||||
| COP延長リード Coil–on–plug extension lead |
|
No | No | No | No | 4 | No | |||||||
| COPプローブ Coil–on–plug ignition probe |
|
No | No | 1 （新型COP, フレキシブルタイプ） |
1 （新規追加） |
1 | No | |||||||
| 60 MHz プローブ x1/x10切替付 |
|
2 （新規追加） |
2 （新規追加） |
2 （新規追加） |
2 （新規追加） |
2 （新規追加） |
2 （新規追加） |
|||||||
| 20:1 (or 10:1) 減衰器 アッテネータ |
|
1 | 2 | 1 | 2 | 4 | 4 | |||||||
| Flexible backpinning probe (red) |
|
1 | 2 | 1 | 2 | 2 | 1 | |||||||
| Flexible backpinning probe (black) |
1 | 2 | 1 | 2 | 2 | 1 | ||||||||
| Backpinning probe set |
|
No | No | 1 | 1 | 1 | 1 | |||||||
| DMM用 スティック （黒） |
|
No | 1 | 1 | 1 | 2 | 2 | |||||||
| DMM用 スティック （赤） |
1 | 1 | 1 | 1 | 2 | 2 | ||||||||
| ワニグチクリップ （小、赤) |
|
1 | 1 | 1 | 1 | 1 | 1 | |||||||
| ワニグチクリップ （小、黒) |
1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| ワニグチクリップ （大、黒) |
No | No | No | No | 1 | No | ||||||||
| ワニグチクリップ （大、赤) |
No | No | No | No | 1 | No | ||||||||
| バッテリークリップ (Red) |
|
1 | 1 | 1 | 1 | 1 | 1 | |||||||
| バッテリークリップ (black) |
1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| S型引っ掛け金具 |
|
No | No | 1 | 1 | 2 | 1 | |||||||
| 診断用ソフトウエア CD-ROM |
|
1 | 1 | 1 | 1 | 1 | 1 |
|||||||
| トレーニング DVD | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| クイック スタートガイド |
1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| USB cable 1.8m |
|
1 | 1 | 1 | 1 | 1 | No | |||||||
| USB cable 4.5m |
No | No | No | No | No | 1 | ||||||||
| 首脳ケース |
 |
No | No | 1 2015-8納入版 |
1 2016-1納入版 |
1 | 1 | |||||||
| 納期 |
３週間 | ⇦ | ⇦ | ⇦ | ⇦ | ⇦ | ||||||||
| 価格（外税） | ￥お問い合わせください | 10万円台から40万円台 （仕様は予告なく変更される場合があります） 当店では各パッケージに、TX25Aイグニッション観測プローブ1本、標準型1/1，1/10電圧プローブを2本添付致します |
||||||||||||
| カスタムパック |
|
パッケージの中から必要なアイテムをピックアップして ご自身のご使用に合うパックを作ることも出来ます -------- 圧縮センサー(pressure transducer）用各種アダプタパック（単品もあります）⇨◆ |
||||||||||||
| CAN BUS FlexRay |
|
CANやFlexRay BUSの制御パルスは観測(モニター）出来ますが、不良解析は困難です 別途BUS解析用アナライザーが必要です。 |
||||||||||||
| CAN BUS アダプタ |
|
CAN Test Box：CANコネクタアダプタ OBDII / EOBDコネクタにつなぎ不良箇所の判断に役立ちます 電源、信号、アースの確認が容易に出来ます 制御コマンドドパルス、リンクプロトコール、オシロスコープで確認 が容易に出来ます |
||||||||||||
| Pico Auto(Pico Technology)社4223/4423 ＵＳＢ接続オシロスコープ（旧モデル） 4423は4CH仕様のDSOです（他の仕様は2CHの4223と同じです） 新4425/4225spec⇨◆ |
 ***汎用DSOと自動車診断用オシロ*** 汎用型オシロ(DSO)と自動車診断用オシロは同じと考えても良いと云えます 汎用DSOに自動車診断機能に合った電圧軸感度時間軸タイミング トリガー軸レベル等を設定機能に保存すれば良い訳です ボタン1つでその機能を読み出し表示させます 逆に自動車診断オシロは、多くの場合、汎用オシロとして利用可能です 2022年資料： |
|---|---|
| ■高分解能：１２ビットＡＤＣ＋大容量メモリ搭載＝１％高分解能（エンハンスモード：16bit可） 通常のDSOは８ビット（２％分解能）仕様が大半です。 ■電源：ＰＣ本体から電源供給（バスパワー動作）、ＡＣアダプター不要 ■操作：ＰＣ接続で波形保存、ＦＦＴ演算等 ■バンド幅：２０ＭＨｚ（ただし、±50mVレンジでは10MHz） ■サンプリングレート：80（400）Ｍｓ／ｓ ■チャンネル数：２ｃｈ(４ch） ■バッファ：３２Ｍサンプル（全有効チャンネルで共有） ■入力端子：ＢＮＣコネクタ ｘ ２（４） ■入力感度：１０ｍＶ／div ～ ２０Ｖ／div ■入力範囲：±５０ｍＶ～±１００Ｖ ■時間軸100ｎS-200S/div ■トリガー選択：通常の機能にedge with hysteresis, pulse width, runt pulse, dropout, windowed搭載 ■最大入力電圧：１００Ｖ（過電圧保護：２００Ｖ） ■計測機能：全２６種の自動計測機能（時間、周波数） ■演算機能：反転、加算、減算、乗算、除算、ＦＦＴ（最大１Ｍポイント）など ■波形記録機能：～10000個 ■表示モード：リアルタイム、ディジタル、アナログ（輝度諧調表示） ■ＰＣ接続インターフェース：ＵＳＢ２.0ポート ■対応ＯＳ：Windows xp(SP2)、vistaまたはWindows7/8搭載機種（32/64ビット） ■本体寸法：２００ｘ１４０ｘ３５ｍｍ ■本体重量：５００ｇ未満 ■付属品：ＵＳＢケーブル ■キャリングケース、ＵＳＢケーブル、プローブ（４本）、 ■説明書（英文冊子）、ＣＤ－ＲＯＭ ■プローブ添付 ■日本語版メニュー：ｐｉｃｏｓｏｃｐｅ６(6.5.77.15) ■自動車診断バス：CAN,FlexRay ■Free：テクニカルサポート,software update ■保証：２ヵ年間 -------------***------------------  --------------*****------------- LINK：ケイテック-top プローブ-top オートプローブ お問い合わせ/お見積り |
