       アッテネータ (減衰器/atten) ターミネータ (終端器/term)ダミーロード(疑似負荷器)    2021-4updated
   COVID-19(新型肺炎)の関係で、従来の輸入物流では納期が確保できません。  特別航空便での輸入になりますので、価格を改定致します 。¥はお問い合わせください
   フィードスルー(貫通型)タイプのターミネータはIN-OUT間が0Ωの貫通型で、50Ωや75Ω特性インピーダンスでターミネートされます。
 終端器(ターミネータ/エンドパッド)、ダミーロードにはOUTPUTはありません。 T型アダプタを付ければ簡易貫通型となります。
ターミネータ
(Terminator/
termination)
入出力
コネクタ
インピーダンス
impedance
ターミネーション
termination
帯域
(Ghz)
電力
(W)
用途 価格¥
*目安*
終端器 種類 抵抗値Ω FT/END-PAD DC~Ghz 最大W VSWR 1:1-1.3 ¥消費税込
tx22-term  TX22/TA051  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 1 (7Vmax) 計測 4,620
pl-50-term  PL-50  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 2 (10Vmax) 計測
(tek製同等仕様)
生産販売終
了PL-50Nへ
tx22-term  TX22/TA051  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 1 (7Vmax) 計測 4,620
pl-50-term  PL-50  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 2 (10Vmax) 計測
(tek製同等仕様)
生産販売終
了PL-50Nへ
PL-50N
Precision
 BNC-BNC
業界最高性能
BNC-term
50
±0.5%
フィードスルー
(FT/貫通型)
Gold-plated
2 2 (10Vmax
20Vpp)
計測
ハイプレシジョン,HF
8,690
発売2014-6
売れ筋No1の商品
PL-50pro(新)
Pro仕様
low-return-loss
 BNC-BNC 50
±1%
フィードスルー
(FT/貫通型)
Gold-plated
1 1 (7Vmax) 計測
LOW-VSWR
(1.1)
9,570
発売2019-12
 Tektronix-50
 (011-0049-02)
 BNC-BNC 50
±1%
フィードスルー
(FT/貫通型)
*Tektronix made
1 2(10Vmax) 計測
(Tek製)
¥お問い合わせ
(約2万円)
 TE-FT-50  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 1 (7Vmax) 計測
(普及型)
4,180
15<数量割引あり
 TE-FT-50
(2w0.5Ghz)
 BNC-BNC 50 フィードスルー
(FT/貫通型)
0.5 2(10Vmax) 計測
(普及型2w)
3,410
  CH-FT-50(小型/短寸)  BNC-BNC 50 フィードスルー
(FT/貫通型)
1 1 計測
普及型1w
3,850
tx-22-75-ohn-ft-term   TX22-75  BNC-BNC 75 フィードスルー
(FT/貫通型)
1 1 計測 5,060
75-term   Tektronix-75
(011-0055-xx)
 BNC-BNC 75
±1.33%
フィードスルー
(FT/貫通型)
*Tektronix made
1 1 計測 ¥お問い合わせ
 TE-75FT-term  BNC-BNC
(video-BNC)
75
(±2%)
BNC:75Ω/50Ω仕様
フィードスルー
(FT/貫通型)
0.5 1 (9Vmax) 計測
(普及型)
4,290
 PM-4119-75
(F/V-ST0175-1Ghz)
BNC-BNC
(F/V-long)
75 フィードスルー
(FT/貫通型)
made in USA
0.5
(1Ghz)
2 計測 14,080
  BK-50-75  BNC-BNC 75 50Ω-75Ω変換
アダプタ
made in USA
0.5 2 計測 13,530
  PL-75  BNC-BNC* 75
(±0.5%)
高精度0.5%
フィードスルー
(FT/貫通型)
1 1 ビデオ系計測
*コネクタは50Ω系
BNCと同型
8,690
2015年発売
PE-75FT-term  BNC-BNC 75
(±1%)
75ΩBNC
FT終端器
made in USA
1 2 ビデオ系計測 9,900
75-f-term   F-75  F 75 エンドパッド
(終端器)
0.7 0.25 放送電波 990
bnc-75-term   BNC-75  BNC 75 エンドパッド
(終端器)
1 1 TV/ビデオ 704

  BNC-75-video  BNC 75 エンドパッド
(ビデオ終端器)
1 1 TV/ビデオ 990
PL-93  BNC-BNC* 93
±0.5%
フィードスルー
(FT/貫通型)
1 1
(10Vmax)
計測
ハイプレシジョン,HF
*コネクタは50Ω系
BNCと同型
8,690
発売2015

ケーブル,クリップ
アダプタ等
BNC,バナナ   50/75/
93/600
各種計測用
アクセサリ

          計測用 詳細ページ 計測アクセサリ・備品
    50Ω & 75Ω 減衰器:アッテネーター/ATTENUATOR  (Connector:BNC/SMA/N/F) & DUMMY LOAD
  * 表示¥目安価格:消費税抜きの外税表示 ¥は目安価格です 別途消費税が加算されます

** 為替変動により変更が生じる場合があります。e-mailにてお問い合せ下さい。 高速便による輸入で若干価格がupしました。

国立研究機関、国公私立大学から大企業にわたってご利用頂いています
spe-ana-displey video-dsplay   ハイコストパーフォーマンス(hi-c/p)のアッテネータ & ターミネータをご提供致します(単純なR/CのBOX:著名なMAKER品の数分の一¥でご提供出来ます)
    50Ω系アッテネータ/減衰器は、50Ωケーブル、50Ωターミネーションで終端してその精度が得られます。
 最終接続相手(スペアナ、オシロ等)が50Ωの場合、終端器は不要です。
  出力が50Ωで終端されていない場合は、電圧が2倍になったり過渡特性に大きな歪が発生します。
 (ビデオ信号系は75Ω、オ-ディオ系は600Ωで統一システムで計測します)
  クリックで拡大
   👇
アッテネータ コネクタ インピーダンス アッテネーション 帯域 電力 用途 価格¥ **
減衰器型番 種類 抵抗値Ω 減衰率dB DC~Ghz 最大W VSWR 1.1-1.3 ¥消費税込み
tx-24-atten
tx24-40db-atten

TX atten
 TX24/3  BNC-BNC 50 3 1 1 計測 4,620
 TX24/6  BNC-BNC 50 6 1 1 計測 4,620
 TX24/10  BNC-BNC 50 10 1 1 計測 4,620
 TX24/20  BNC-BNC 50 20 1 1 計測 4,620
 TX24/40  BNC-BNC 50 40 1 1 計測 4,840
tx-24-4  TX24S/TA051  BNC-BNC 50 3,6,10,20dB
4個set
1 1 計測 17,820
 (3,6,10,20dB)
  tx-24-4-set tx22-term  TX24S + TX22  BNC-BNC 50 3,6,10,20dB
+50ΩFT終端器
(TX22:50Ωターミネ
ーション/終端器下記参照)
計測 21,010
  TX24S + TX22
に40dB追加
TX-24 FULL SET
 BNC-BNC 50 3,6,10,20,40dB
+50ΩFT終端器
(TX22:50Ωターミネ
ーション/終端器下記参照)
計測 ¥24,200
sma-atten  Tek SMA atten SMA-SMA 50 6/14/20 18 2 計測 \お問い合わせ
別ページへ▶ BNC/SMA atten
 (2x,5x,10x)
bnc-atten  Tek BNC atten  BNC-BNC 50 14 /20 2 2 計測 ¥お問い合わせ
別ページへ▶ BNC/SMA atten
 ( 5x,10x)

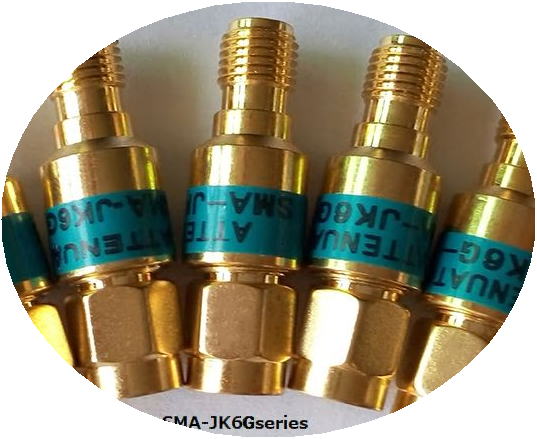

SMA gold  SMA-SMA  50  3/6/10/20/40   6  2 計測/通信 ¥5,940
SMA silver    SMA-SMA 50  3/6/10/20/40   6  2 計測/通信 \5,390
BNC atten/CC  BNC-BNC   50 1/3/10/20 2  1  計測/通信 ¥3,960
BNC atten/Bulk  BNC-BNC   50 3/6/10/20/40   2  1  計測/通信   バルク品で格安
  当店で検査後
   ラベル付
  BNC atten/mok  BNC-BNC   50 3/6/10/20   2  1  計測/通信
  BNC atten/bcn  BNC-BNC   50 3/6/10/20   2  1  計測/通信  \4,950
  可変型/step
ATTEN
BNC  50  Max 82.5   0.75  1 高級/普及型
各種
あります
お問い合
  わせください

¥
  可変型/step
ATTEN
50  Max      ¥
  可変型/step/
ATTEN
SMA 50  Max      ¥
  可変型/step
ATTEN
 50 Max 90      ¥
 TA010/PP198  BNC-BNC 1MΩ 20:1
Max
300Vpp
10MHz
HFパルスに
は不向き
 1MΩ入力オシロ等に付けて20:1に
 減衰させます
 最近のDSOのMaxV/divは5V程度です。
 30V以上では表示にコンプレッシンが
 起きる場合もあります
¥6,380

    マイクロウエーブ用コストパーフォーマンスに優れた SMA,N,TNC,等コネクタ型(海外には沢山のmakerがあります)

 0,3,6,10,14,15,20,25,30,40dB ATTEN/ATTENUATOR▶ BNC/SMA atten   ¥お問い合わせ  FR 減衰器(追加)
  デジタル/多CH    DIGITAL CONTROLLED ATTENUATOR、PROGRAMMABLE ATTENも取り扱っています
   1CH~8CH、0dB~-90dBなどプロ仕様からアマチュア用まで
    50ΩDC~xGhz
  Maker/product    Click      mini-ckt   pasternack     key press    他商品   * 検査後お渡しいたします
     その他の計測用アクセサリー用品
ケーブル,クリップ
アダプタ等

BNC,バナナ  50/75/93/600  各種アクセサリ   BP
Ghz
w 計測 詳細ページ 計測アクセサリ・備品
 sma-dummuy sma-dummies  DMY-50-15  M/N 50 ダミーロード 0.5 15 無線/計測 3,630
 DMY-50-5  N/SMA 50 ダミーロード 18 5 無線/計測 6,490
 DMY-50-10  N 50 ダミーロード 2 10 無線/計測 12,980
 DMY-50-35  N 50 ダミーロード 2 35 無線/計測 18,810
bnc-banana-adptr

bnc-banaba-dmm
アダプタ 入出力 コネクタ インピーダンス ターミネーション 帯域 電力 用途 価格¥**
Probe=DMM Adapter 種類 抵抗値Ω FT DC~Mhz 最大W 入力変換 外税(消費税抜)
 PL-10N
 (高精度型)
 BNC-BNC
+バナナ
1.1M 0.5% コンバータ 500 2 HVP-DMM 8,690
 PL-10K
 (簡易型)
 BNC-バナナ 1.1M 1% コンバータ 1 0.5 HVP-DMM *
  高電圧直流(DC)の計測を目的としています。 AC(波形)はDMMの精度との関係で、商用電源周波数50/60hzから数百hzまでとなります。
  オシロ用高電圧プローブをデジタルマルチメーター(DMM)に接続して、高電圧をDMMでDC,AC,RMS計測可能とするインピーダンス変換器。
 プローブ、DMMともフローティング計測になりがちです、感電には十分にご注意ください。当店・メーカとも損害には補償を致しません。
 高電圧プローブ(100:1/1000:1)のみならず低圧/標準型プローブ(1:1,10:1)でのDMM計測も可能です。
  (AC電圧は外乱ノイズの影響を受け易い傾向があります。DMMの入力抵抗値はレンジにより変化する場合があります,10MΩのVレンジで使用します)
  いずれもプローブの倍率(1:1,10:1,100:1,1000:1など)で減衰しますから、換算が必要です。
sma-atten
sma-atten-1
  高周波アッテネータ/ターミネータ:マイクロウエーブ用SMA/BNC、N、FIXED、VARIABLE ATTEN、TERMINATOR
  のページへ =
yajirusi sma-atten   50Ω:dB/dBm/mV換算
 SMA型、N型コネクタ仕様の0dBから各dB毎の3Ghz-6Ghz-18Ghz-26Ghzなどマイクロウエーブ帯用ATTEN、TERMINATOR (USA製)
 =yajirusi
sma-atten
 * 中古のアッテネータやターミネータはコネクタ/端子の接触不良が発生しやすいので、お勧めいたしません。

ハイコストパーフォーマンスの新品をお勧め致します。
 ** お求めは電気信号の入力センサ的なプローブ、ターミネーションと計測器に精通したアフタフォローも行き届いた当店をご利用ください。
 ***  商品は機能検査を実行して、お渡しいたしますからご安心です メーカ保証:原則1万円未満の商品は納入後3ヶ月間、それ以上はの商品は1ヶ年間
