| ■ 新：差動型プローブページ（＃１） ■ 差動プローブ（Differential Probes） ■ |  |
|||||||||||
▶新機種発売
▶
 加ページへ   新2023年
50KVモデル▶
 |

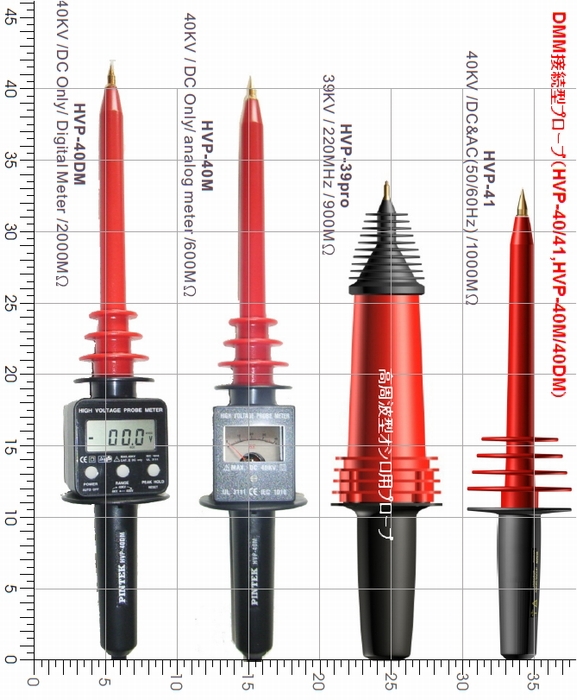

汎用型高電圧プローブ↓ | |||||||||||
▶高感度・高周波差動プローブ（追加2021） 2022年MODEL▶  |
 |
|||||||||||
| 高電圧汎用型/差動型プローブ関連では国内最大級のサプライヤー/プロバイダーとして活動しています 御注文・送料等 注：類似品が多数出ています | ||||||||||||
差動型プローブの概要
☞
 その他ご参考資料 ☞ |
  |
|||||||||||
|
新DP差動 プローブ |
DP10013 | DP20003 | IIP-1025 | IIP-1050 | IIP-1100 | |||||||
| 画像クリックで拡大▶ Micsig-pack Instra-pack |
 |
|
 |
|
 |
|||||||
|
主仕様 耐圧 帯域 |
1300V 100MHz |
5.6KV 100MHz |
1300V 25MHz |
1300V 50MHz |
1300V 100Mhz |
|||||||
|
最大入力電圧 DC +peak AC |
1.3KV p-p | 5.6KV p-p | 1.3KVp-p | 1.3KV | 1.3KV | |||||||
| 耐圧：ACrms | 1.3KV | 5.6KV | 1.3KV | 1.3KV | 1.3KV | |||||||
| 減衰比 (x：1) | 50/500 | 200/2000 | 50/500 | ← | 50/500 | |||||||
|
帯域：DC～Mhz、-3db 最大減衰レンジにて |
100Mhz | 100Mhz | 25Mhz | 50Mhz | 100Mhz | |||||||
|
立上り時間nS (Max atten時） |
3.5 | 3.5 | 14 | 7 | 3.5 | |||||||
| コモンモード耐圧 | 1.3KV | 1000Vrms | 1000Vrms | 1000Vrms | 1000Vrms | |||||||
| 入力レンジ（最大）耐圧 | 500：1300V | 2000：5.6KV | 500：1.3KV | 500：1.3KV | 500：1.3KV | |||||||
| 入力レンジ（中）耐圧 | - | - | - | - | - | |||||||
| 入力レンジ（最小）耐圧 | 50：130V | 200：560V | 50：130V | 50：130V | 50：130V | |||||||
| 入力インピーダンス | 10MΩ | 30MΩ | 4MΩ | 4MΩ | 4MΩ | |||||||
| 入力キャパシタンス | 1PF | 1.5pF | 7pF | 7ｐF | 7pF | |||||||
| ±間入力インピーダンス |
5MΩ | 15MΩ | 8MΩ | 8MΩ | 8MΩ | |||||||
| ±間入力キャパシタンス | 2PF | 3pF | 3.5pF | 3.5pF | 3.5ｐF | |||||||
| 同相除去比（代表例）dB | 80（0hz) 60(100hz) |
80（0hz) 60(100hz) |
80（0hz) 60(125Khz) |
80（0hz) 60(125Khz) |
80（0hz) 60(125Khz) |
|||||||
| 同相除去比 dB | 50（1Mhz) | 50（1Mhz) | 50（1Mhz） | 50（1Mhz） | 50（1Mhz） | |||||||
| ダイナミックレンジ （±V, x2Vpp) |
4 | 3 | 4 | 4 | 4 | |||||||
| 確度≦（±％） | 2 | 2 | 2 | 2 | 2 | |||||||
| 電源:ｘVdc/ACアダプタ | → | 5V(USB) | → | → | 9V（100VACアダプタ添付） | |||||||
| その他 | 2019年新モデル リード45cm、ケーブル90cm |
209年新モデル リード60cm、ケーブル90cm |
2019モデル リード60cmケーブル90cm |
新2019モデル リード60cmケーブル90cm |
2019モデル リード30cmケーブル90cm |
|||||||
| 保証：納入後1ヶ年間 | ← | ← | ← | ← |
← |
|||||||
| 価格(消費税込)￥ | ￥低価格/お問い合わせ | ← | ← | ← |
← |
|||||||
| サイズ/質量 | → | 145/60/27：943ｇ | → | → |
120/55/24mm:160g | |||||||
| 備考 | 保証：納品後1ヶ年間 コモンモード耐圧(±端子と アース間） 50Ω入力のオシロでは減衰比２倍になります 付属品は機種により若干変更あります | |||||||||||
| Link▶ | ■ お問い合わせ/ご注文などメール ●注文書/送料等 ●ケイテックKTEK-top ●プローブtop ●高電圧プローブ ■標準プローブ ■アッテネータ/ターミネータ | |||||||||||
▶
●PL-10Nプローブ-DMMコンバータ▶
■site-map |
||||||||||||
■Optional accessories
▶  旧DP差動プローブのページへ（旧型供給可の場合もあります）
▶ 2022MODEL▶ |
||||||||||||
| DP-800HS | BNCグランド付きケーブル | BNCグランドアダプタ | IIP2050 | IIP2100 | ||||||||
| 画像クリックで拡大☞ |
|
 |
 |
 |
 |
|||||||
| 最大入力電圧 DC +peak AC |
800 | 絶縁仕様の機器を非絶縁仕様に替えるアダプタ* | 2600 | 2600 |
||||||||
| 耐圧：ACrms | 280 |
フローティング入力を通常の入力仕様に、 BNCコネクタをGNDします |
2000 | 2000 | ||||||||
| 減衰比 (x：1) | 1/10/100 | 100/1000 | 100/1000 | |||||||||
| 帯域：DC～Mhz-3db （最大）減衰レンジ |
50 | 50ΩBNCケーブル | BNC-BNC | 50 | 100 | |||||||
| 立上り時間nS (Max atten時） |
7 | 3ｍ、GNDクリップ付 | バナナGND | 7 |
3.5 | |||||||
| コモンモード耐圧 | 400 |
*PINTEK DPプローブや多くの差動プローブは オシロ等のBNC入力コネクタの外側 の金属部がアースされている仕様に 適合・設計されています （電源コネクタ/ACプラグアダプタなど３ピンの 1つが接地された状態を想定） |
2KV | 2KV | ||||||||
| 入力レンジ（最大） | 100 | 2600 | 2600 |
|||||||||
| 入力レンジ（中） | 10 |
- |
- |
|||||||||
| 入力レンジ（最小） | 1 |
260 |
260 |
|||||||||
| 入力インピーダンス | 1.5 |
8 | 8 | |||||||||
| 入力キャパシタンス | 5 | floating/絶縁入力上のご注意等 | 7 |
7 |
||||||||
| ±間入力インピーダンス | 3 | 16 |
16 |
|||||||||
| ±間入力キャパシタンス | 2.5 |
3.5 |
3.5 |
|||||||||
| 同相除去比（代表例） | 80 | 80(DC) 60(125Khz) |
80(DC) 60(125Khz) |
|||||||||
| 同相除去比 | 50 | 50(1Mhz) |
50(1Mhz) |
|||||||||
| ダイナミックレンジ （±V, x2Vpp) |
4 | 4 | 4 | |||||||||
| 確度≦（±％） |
2 | 2 | 2 | |||||||||
| 電源:9Vdc/ACアダプタ | ５V2A | 9V | 9v |
|||||||||
| その他 | 1ｍVからの高感度 2020年モデル |
入力リード60cm 出力ケーブル90cm |
入力リード30ｃｍ 出力ケーブル90cm |
|||||||||
| 保証：納入後1ヶ年間 | 1 | 1ヶ年間 | ← | |||||||||
| 価格(消費税込)￥お問い合わせ | ￥ | ￥ | ￥ | ￥ | ￥ | |||||||
| サイズ/質量 | Pintek-DP-probe＠2020 | 2022MODEL▶ |
120-55-24mm160g | ← | ||||||||
| 備考 |
|
|||||||||||
