高周波プローブ標準型 10:1/1:1  TXシリーズ
        DC~150Mhz、200Mhz、250Mhz、300Mhz、500Mhz 高帯域1:1プローブ、デモジュレータプローブ
    --*-*-*-*-*-*-*-*-*-*-

** 商品価格¥は税込み表示です 別途送料が加算されます。

為替変動により変更が生じる場合があります。e-mailにてお問い合せ下さい。


------システムバンドパス・ライズタイム(-3dB)■
--当店のプローブのバンドパス、立ち上がり特性*はオシロとの組み合わせで表示されています。
--*プローブ単独のバンドパス、ライズタイムはオシロスコープ単独のバンドパス、ライズタイムの4,5倍速い特性を
--持っています。
--100Mhzのプローブは100Mhzのオシロに接続してプローブ先端から100Mhzのバンドパスを保証します。
--( 100Mhzのオシロには100Mhzプローブを、500Mhzオシロには500Mhzプローブをご使用ください)
--オシロスコープメーカ各社のオシロ(デジタル・アナログ共)に接続して問題なくご使用出来ます。
--  * プローブ、オシロともバンドパス/帯域はー3dB(70.7%)点の周波数です。
--当社取り扱いのオシロスコープ用プローブは1品づつ検査後、発送されます。

-- * ドイツPMK社高性能プローブは こちら  へ
--  * Pintek社新商品CP-3601R型:10MΩ入力限界帯域 DC-600Mhz
---  10:1プローブ発売は こちら へ

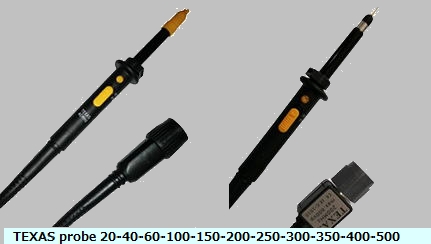

TXシリーズプローブTX 1000、5400 シリーズ
DC-150,200,300Mhz、500Mhz, -3dB  1:1/10:1切替付 アクセサリ1式添付
 耐久力強化/Dual duable design BNC絶縁モールドカバー処理 安全規格:IEC1010-2-031,600Vpp,CATII適合

型番 減衰率 帯域DC~Mhz 立上時間nS 入力容量補正 最大入力電圧 入力MΩ 入力容量 ケーブル長 ¥価格
TX5415A 1:1/10:1 150 23.3/2.33 5-30 600 1/10 57/11 1.2 1,650
TX5420A 1:1/10:1 200 23.2/1.75 5-30 600 1/10 57/11
1.2 1,980
TX5425A 1:1/10:1 250 23.3/1.4 5-30 600 1/10 57/11 1.2 2,420
TX5430A 1:1/10:1 300 35/1.15 5-30 600 1/10 57/11 1.2 2,640
TX6250R
新TX6550A/B
10:1readout 500 0.7 10-35 300 10 11 1.35 4,620
TX1040
(CP230)

1:1 40
(35)
8.75 不要 300 1 30 0.9 1,980

   高周波プローブ: TX5415A  DC-150Mhz、-3dB
     ◆
 10:1/1:1切り替え付
     ◆ システム立ち上がり時間2.33ns(10/1),23.3ns(1/1)*
     ◆ 入力容量:11pF/10Mohm(10/1),57pF/1Mohm(1:1)
   ◆ ケーブル長:1.2m
     ◆ 定格電圧:600V(DC時)
     ◆ 適合オシロBNC入力容量5-30pf/1Mohm
     ◆ 付属品一式付

適合安全規格:IEC1010-2-031,600Vpp, CATII
     ■ TX5415A Probe価格:¥1,650/本(消費税込み)
                 最新版の高級プローブ

小型軽量ソフトケーブル使用の高級スマートプローブ▶
        最新型プローブ

      新リードアウトプローブ150-500Mhz 揃いました。
TX5415A 付属品付
probe-tx5430a

    高周波プローブ: TX5430A  DC-300Mhz、-3dB

 10:1/1:1切り替え付

 システム立ち上がり時間:1.15ns(10/1),35ns(1/1)*
     ◆ 入力容量:15pF/10Mohm(10/1),57pF/1Mohm(1/1)
     ◆ ケーブル長:1.2m
     ◆ 定格電圧:600V(DC時)
     ◆ 適合オシロBNC入力容量5-30pf/1Mohm
     ◆ 付属品一式付
       適合安全規格:IEC1010-2-031,600Vpp, CATII

     ■ TX5430A Probe価格:¥ 2,640/本(消費税込み)  *DC-10Mhz
       --***--
       ▶新リードアウトプローブ150-500Mhz 揃いました。

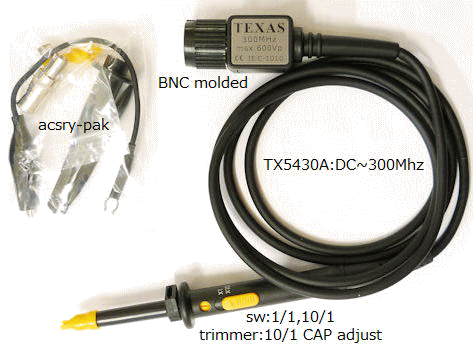

TX5430A 付属品付


P7300:新型300Mhz(1/1.10/1)プローブ

    新高性能/高周波1:1プローブ:低レベル信号計測用
    高価なFETプローブの代わりに使える場合があります

■TX1040 DC-40Mhz、-3dB

◆ DC~40Mhz  (1MΩ入力)
        1:1のオシロ用パッシブ型プローブでは世界最高のパンドパス!!

        (一般的に1MΩ系1:1パッシブプローブのバンドパスは10Mhz以下です)
         10:1の減衰プローブでは振幅が小さくなり観測困難な時、威力を発揮します。


◆ 立ち上がり時間:8.75ns(1/1)
     ◆ 入力容量:1MΩ(+1.9kΩ)、30pF(1/1)
     ◆ ケーブル長:0.9 m
     ◆ 定格電圧:300V(DC時)
     ◆ 付属品一式付

        IEC1010-2-031,300VDC,PKAC,CATⅢ
      TX1040 Probe価格:¥ 1,980/本(消費税込み)


 CP-230 new 1:1  35Mhzプローブ¥1,980(2015-10新発売)
       (CD-ROM版プローブ/オシロ入門書は4本以上ご購入の時お付けします)

   高性能高帯域/高周波1:1型オシロスコープ用プローブ
        [TX1040]
 付属品付

     1:1プローブのパルスの立上り比較
       上:TX1040 下:一般のprobe


   1:1世界最高40Mhz TX1040-probe

   デモジュレータプローブ: TX1030 100Khz-750Mhz、-3dB
     ダイオード検波内臓型プローブです。(オシロ用標準プローブではありません)
    ◆ ダイオード反応/ON電圧:250mV
        バンドパス:100Khz-750Mhz, ±3dB
     ◆ 入力容量:10MΩ/5pF、オシロまたはDMM接続
     ◆ 出力:入力信号の振幅に応じてDC電圧発生
     ◆ ケーブル長:1.2m  ◆最大入力電圧:200V DC,50V AC
       安全規格: IEC1010◆付属品一式付
     ■ 価格¥2,000/本(消費税別、DMM用入力アダプタ付)


RF信号の計測は付属のBNC-PROBEアタプタを使いグランドを極力
短くします  (右上:DMM用アダプタ)
REPLACEMENT ACCESSORY/交換保守部品
保守部品

\550(消費税こみ)BNCアダプタは200Mhz以上プローブのみ
    プローブは消耗品的ツールの一つです
        ユーザ様のお取り扱いにおいては
        突然故障になる場合があります。
       (引張やねじれに弱いようです)
        スペアをご準備されることをお勧め致します

       (高額だから高耐力とも言えないのが実情です)
 READOUT/リードアウト型はこちらへ▶   Pinの突起あり    オシロの入力BNCにコーディング仕様付の場合に使えます
     (一般仕様にも使用できますが
      V/divを10倍や100倍に換算必要となります)
      Coding-pinで自動でスケールファクター(V/div)
      が10倍や100倍に変わります

**その他中古高周波プローフやFETプローブ、電流プローブ等゙についてはお問い合わせください。
原産国: テキサス社
made in China Pintek社made in Taiwan PMK社 made in Germany
