| 概要 |
商品説明：メーカ 型番 仕様・概要
|
参考写真・資料等 |
￥（目安/概算） |
|
|
Tektronix クランプ型DCから高周波までの業界標準型プローブ
A6302(P6302) 別途AMPと電源フレーム必要です
大電流用プローブ A6303（P6303）
電流プローブのページ＝⇨●
現有器@2017-12：A6302+AM503B▶■
AM503+A6302▶■
●A6302：電流プローブは前期モデル、後期モデル、電気特性の
ホールノイズ/バランスの具合や外観／キズ、仕入れ時コスト等
で価格が変わります
*ホールバランスの取り方⇨●
●A6302+AM503A/b-test＆procedure |
・AC/DC標準型クランプ電流プローブ：
数10年に渡り低周波はもとより、高周波50Mhz
~100Mhzまでの業界標準的
クランプ型プローブです。
・帯域： DC-50MHz~100Mhz
・Max : 20A(max)
・感度： 1ｍA/div-5A/div
（プローブアンプ：AM503の感度による）
・AM503シリーズアンプ+TM500
メインフレームが必要。
P6302もA6302と同様に使えます |
*A6302のみ ￥55,000から
*プローブ,TM501(502),
AM503セット￥割引あり
*プローブTM501(502),
AM503A(B)セット￥割引あり
*TM501はTM502やTM503に
なる場合もあります
*AM503A(B)はオートバランス
機能付き,DCカットした
AC結合切り替え可 |
|
|
Tektronix社 新TCP、TCPAシリーズ電流プローブシステム(中古）
TCP312 DC~100Mhz 30A 電流プローブはアンプに
TCPA300型を使います
広帯域、高電流、低ノイズ
●Optionのケーブルを使用しない場合
(TEK社以外のDSOの場合）BNC50Ωケーブルと
貫通型50Ω終端器を使います (当店新品価格￥5000~9000) |
TCP/TCPAカタログ▶
当店では現品検査時の特性(波形、電流値）
等をご提供致しますので安心してご利用
出来ます(ISO認証校正証は有料です） |

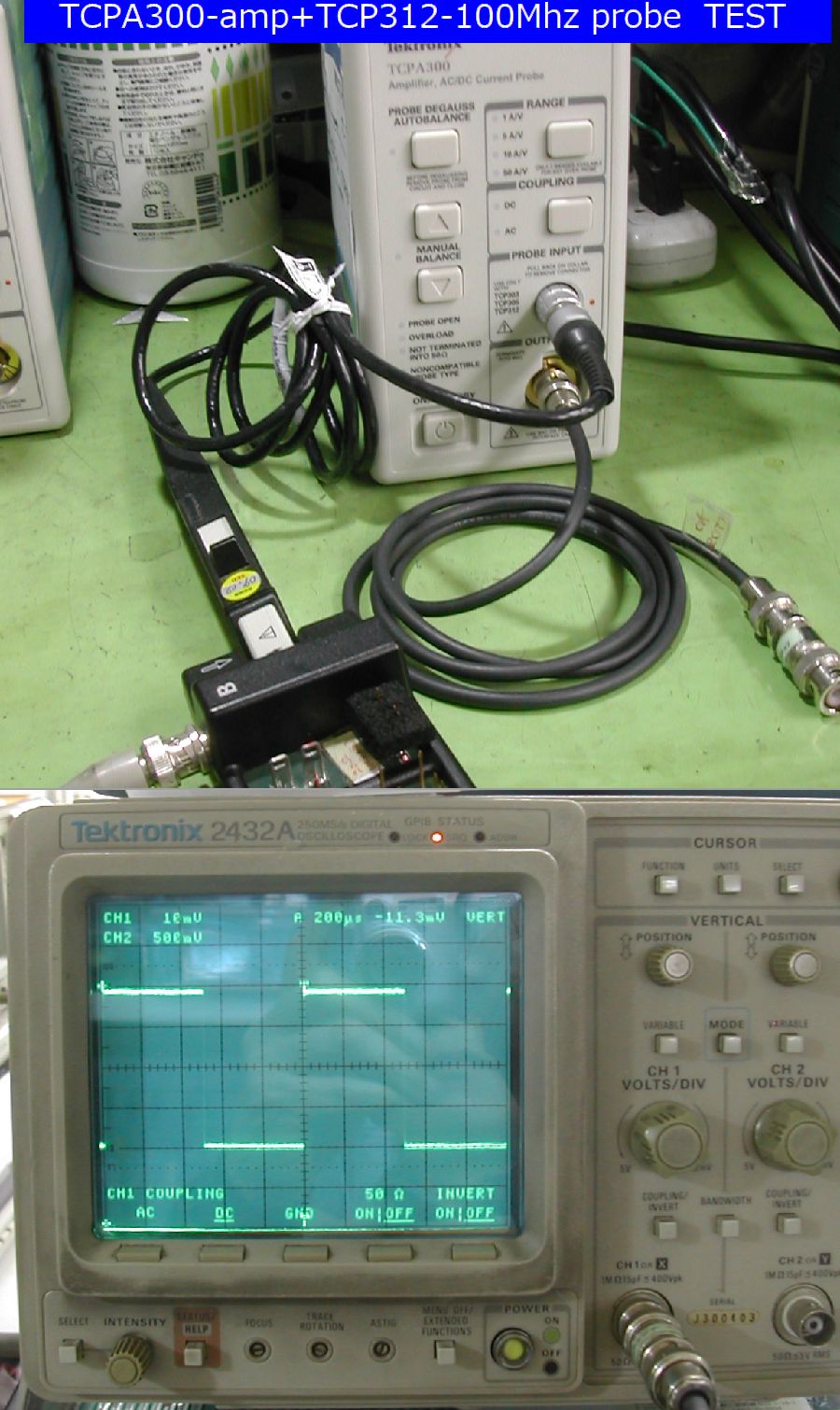

TCP312プローブ
TCPA300アンプ⇨●
￥お問い合わせ
新品価格が50-80万円と高額の
ため中古品が好まれます |
|
|
Tektronix社 TCP/TCPAシリーズ電流プローブシステム）
TCP312 DC~100Mhz 30A
TCPA300 電流プローブアンプ
広帯域、高電流、低ノイズ
仕様書→  |
在庫モデル
TCP312プロー（中古）
従来品よりも、ノイズ、ドリフト、応答特性
改良：HF信号も1～2mAから計測出来ます* |
在庫モデル
TCPA300アンプ（中古)
*汎用型では普通、数10ｍA
程度の電流が必要です |
|
|
Tektronix社 TCP/TCPAシリーズ電流プローブシステム用
OPTION Cable
TCP312-CPA300用電流プローブ/アンプ接続ケーブル、
50終端器仕様
（オシロ*の設定が自動になります）
*適用TEK-DSOの場合 |
Tek P/N＃012-1605-01
上記のプローブ+アンプに使えます
(同時購入には割引有り） |
上記のプローブ+アンプに使えます
(同時購入には割引有り）
他社やプローブI/F不適合の
場合外付けケーブル+ 終端器
を使います |
| 概要 |
商品説明：メーカ 型番 仕様・概要
|
参考写真・資料等 |
￥（外税） |
 |
Tektronix TM500シリーズ電源フレーム：1プラグイン用
TM501（下記TG/SG/PG/DM/FGにはこれらの
電源が1つ必要） |
*TM5000シリーズプラグイン
（DC5010,SG5030,AA5010,
PS5010,CG5010Aなど）
４ケタのプラグインは使えません |
￥4,000～￥5,000
（外観、CAPACITOR等
の交換/追加
等により価格変わります） |
 |
Tektronix TM500シリーズ電源フレーム：２プラグイン用
TM502A（下記TG/SG/PG/DM/FGにはこれらの電源
が1つ必要） |
*TM5000シリーズプラグイン
（DC5010,SG5030,AA5010,
PS5010,CG5010Aなど）
４ケタのプラグインは使えません |
￥4,500
～￥5,500 |
 |
Tektronix TM500シリーズ電源フレーム
TM503：３プラグイン用
*TM5000シリーズプラグイン（DC5010,SG5030など）
４ケタのプラグインは使えません（４ケタ用には、TM5003，
TM5006などを使用します） |
*TM5000シリーズプラグイン
（DC5010,SG5030,AA5010,
PS5010,CG5010Aなど）
４ケタのプラグインは使えません |
￥4,500
～￥6,000 |
 |
Tektronix TM500シリーズ電源フレーム
TM504：4プラグイン用
*TM5000シリーズプラグイン（DC5010,SG5030など）
４ケタのプラグインは使えません（４ケタ用には、TM5003，
TM5006などを使用します） |
*TM5000シリーズプラグイン
（DC5010,SG5030,AA5010,
PS5010,CG5010Aなど）
４ケタのプラグインは使えません |
￥18,000~ |
 |
Tektronix TM500シリーズ電源フレーム
TM506：６プラグイン用
|
*TM5000シリーズプラグイン
（DC5010,SG5030,AA5010,
PS5010,CG5010Aなど）４ケタの
プラグインは使えません |
￥24,000~ |
 |
Tektronix AM503A(B) 電流プローブ用AMP
オートバランス機能付き型
A6302型電流プローブ DC-50Mhz
1mA・・5A/div. Max20A(pulse50A)
A6303型電流プローブDC-15Mhz
10ｍA・・50A/div Max100A(pulse500A)
A6312型電流プローブDC-100Mhz*
1ｍA・・5A/div Max20A(pulse50A)
*AM503A=80Mhz |
ロータリーエンコーダ, Battery（交換済）
適合電流プローブ
(プローブは別途購入ください） |
￥42,000～￥69,000
左写真はA型（B型は中央の回転
ノブがプッシュボタンになります。
ほとんど同一仕様） |
 |
Tektronix AM503 電流プローブ用AMP
適合電流プローブ(プローブは別途購入ください）
A6302型電流プローブ DC-50Mhz,1mA・・5A/div.Max20A(pulse50A)
A6303型電流プローブDC-15Mhz,10ｍA・・50A/divMax100A(pulse500A)
A6312型電流プローブDC-100Mhz,1ｍA・・5A/divMax20A(pulse50A)
|
A6312型プローブでは
100Mhz(-3dB)
AM503ではプローブのバランス点が
確認できます
AM503A/BではOK/Failの判断のみ |
￥12,000 |
|
|
Tektronix TG501 タイムマークジェネレーター
０ オシロスコープﾉ時間軸調整用信号発生器
０標準時間パルス発生器 5S～10nSパルス 1Vpp以上
5nS,2nS,1nSサイン波 0.75Vpp~200mVpp
000Error表示LED
|
電源フレーム
TM501,502,503等必要です |
完動品
￥40,000~
￥50,000 |
 |
Tektronix SG-503 サインウエーブ信号発生器
50Khz、450Khz....250Mhzサイン波信号発生器、
平坦度1％以内（約0.1dB以内の高精度*)
5mV..5.5Vpp,オシロ等の電圧軸/バンドパス校正
・チェックに最適 |
*一般的に標準信号発生器は
平坦度0.5dB-1dB（約5-10%)程度出力
も不十分 |
後期モデル完動品
：￥13～16万円 |
 |
Tektronix SG-504 サインウエーブ信号発生器
50Khz/6Mhz、245Mhz..1050Mhzサイン波信号発生器、
平坦度３％以内（約0.3dB以内の高精度*)
500mV.5.5Vpp,Freq 2%, 完動head付
オシロ等の電圧軸/バンドパス校正・チェックに最適
|
*一般的にスペアナ用等のRF標準信号
発生器は平坦度0.5dB-1dB（約5-10%)
程度で出力も不十分
な事が多いようです(+10～15dBm以下） |
￥お問い合わせ
出力HEAD付き
完動品
（10-16万円）
|
 |
Tektronix PG-506(A)
規準方形波,1nSトランシエント,
60Vパルスジェネレーター
1Khz方形波/DC： 200uV....100Vpp/div（1MΩ）
Atten精度測定用*
50hz...100Khzパルス：0-60Vpp 高電圧パルス
特性テスト用
40Vpp/600Ω、 4Vpp/50Ω
高速立ち上りパルス：Rt<1nS 0.1V...1Vpp/50Ω
トランジェント測定用オシロ等の電圧軸レスポンス
特性・校正・チェックに最適
オシロの電圧軸特性はサイン波でのバンドパス（帯域）
チェックでは不十分です
*DMM/ﾃｽﾀではPl-10アダプタ等で１MΩに合わせる必要
があります
■25Vpp(50Ω）Rt 300pS以下の クリーンな
トランジェントPGもあります |
最近の電子機器はパルス駆動
・利用が大半です。パルスに
よる特性チェックが重要です。
歪の少ない、高速立ち上
がりパルスを入力して出力を
見れば、DC/低周波から高周波
までの特性が一目瞭然に見る
事が出来ます |
PG506
￥お問い合わせ
後期モデル完動品
PG506A
￥15～20万円
|
|
|
Tektonix PG502 250Mhz パルスジェネレータ
10Hz～250Mhz 4nS~100mS Top-bottom level設定
5Vpp出力(50Ω）
Tektronix, PG 502, 250 MHz Pulse Generator Plug-In.
The PG 502 is a popular, versatile and dependable pulse
generator manufactured by Tektronix.
It is compatible with other 500 series plug ins and
TM 500 mainframes.

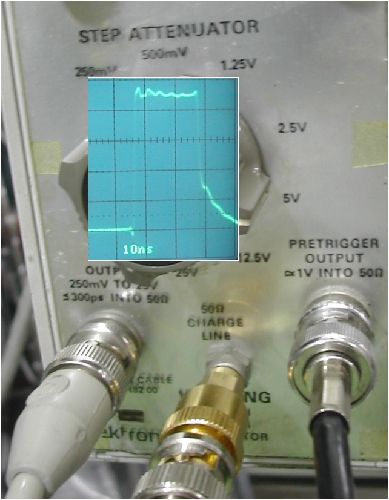

HAPG(high amplitude pulse generator）
高出力,ピコセカンドパルスジェネレータ
（単機能型25Vピコパルス発生器）
Max +25Vpeak(50Ω負荷） Rt 300pS（固定）
Fixed freq≒40Khz
出力：250mV/500mV/1.25V/2.5V/5V/12.5V/
25Vpeak(約+/-10%可変） |
Range is 250 MHz-10Hz,
pulse period is 4 ns-100 ms,
duration 2 ns-5 ms, duty factor
50%, transition time fixed 1 ns.
****
HAPG
クリーンな,超高速立ち上がりパルス
プロ用50Ω系AMP信号伝搬特性
帯域特性試験用（単機能型）
接続コネクタ：メイン出力、
プリトリガー、（チャージライン） |
￥15,000
****
HAPG
￥お問いあわせください
⏩ 1
⏩ |
|
|
DC503A ユニバーサル周波数カウンタ（125Mhz)
オシロと同様にトリガレベルでサイン波以外のパルスも
安定した表示可能 |
attenuator, and coupling mode
controls. Eight measurement
functions
and an averaging feature
allows averaging of 1 to
10 occurrence of the signal
of interest. |
￥20,000 |
 |
Tektronix DM501(DM-504A) デジタルマルチメーター
4.5ケタデジタルマルチメーター
DM501：AC（V）はアベレージ機能でオーディオ計測
に向いています
Voltレンジ：200mV-1000V（AC：500V,DM501),AC:30Hz-20Khz
A:200uA-2000mA, Ω：200-20MΩ
精度：0.02-0.05％（DM501：0.1％,
（温度p6602：-60-230） |
(DM501A,DM502A,DM504A
TRUE RMS）
DM-504Aはオートレンジ
機能付き) |
￥5,000
～8,000
DM504A: ￥15,000 |
 |
Tektronix FG501A ファンクションジェネレータ
正弦波方形波三角波パルスランプ波
freq：0.002Hz-2Mhz
高出力：30vPP 7.5VPP/50Ω
Dist：0.5-1%(sine）
Offset：+/-7.5V VCF入力1000:1 TTLトリガ出力 |
|
￥9,000 |
|
|
Tektronix FG503 ファンクションジェネレータ
正弦波、方形波、三角波、パルス、ランプ波
freq：1Hz-3Mhz 高出力：20vPP 10vPP/50Ω
Dist：0.5%(sine）Offset：+/-7.5V
VCF入力1000:1 TTLトリガ出力 |
|
￥11,000 |
 |
Tektronix プローブ電源 ２Ch 1101A
FETプローブ用電源2channel,+/-15V、+5VDC
|
Out：Leomoコネクタ
（x2） |
￥20,000 |
 |
Tektronix プローブ電源 ２Cｈ1103
FETプローブ、電流プローブ用電源2channel,+/-15V、5VDC
|
Out：Tek Probe interface
(x2) |
￥28,000 |
|
|

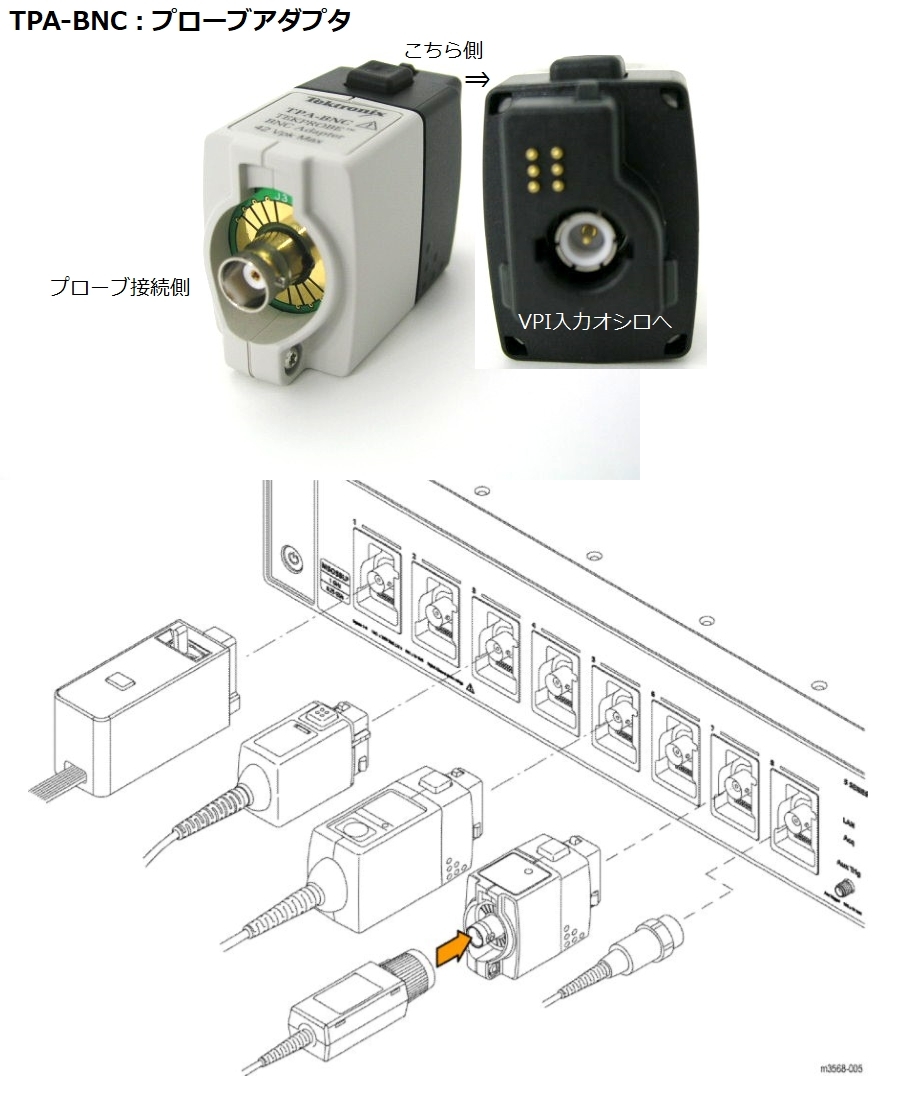

Tektronix TPA－VPIプローブアダプタ
Tek製DSO/DPO/MSO/MDOのVPI入力コネクタ仕様
に、BNCレベル２仕様のプローブが使えるように
なります （新品￥≒80k）
（DPO/MSO3000/4000）
|
TEk社DSO/MSO/MDOオシロの
BNC-VPI入力に
BNC level2コネクタ仕様付プローブ
をVPI入力に適合させるための変換器 |
￥38,000
（BNC型コネクタ付プローブ
は変換不要） |
 |
011-0049-(00/01/02）：Tek 50Ωフィードスルー
ターミネーション
（FT・貫通型終端器）1Ghz 2W 50Ω
*75Ω FT終端器もあります |
Version：00,01,02
などあり |
￥6,400～9,400 |
 |
011-0059-00/01：Tek 50Ω 10:1 BNC減衰器
1Ghz 2W 50Ω
|
Version：00,01
などあり |
￥7,000 |
 |
011-0060-00/01：Tek 50Ω 5:1 BNC減衰器 1Ghz
2W 50Ω *同型の2:1減衰器もあります ￥7,000 |
Version：00,01
などあり |
￥お問い合わせ下さい |
|
Tektronix 2467 高輝度型CRT搭載
DC-300Mhz,4Ch,DLY-time
Probe２本付きもあります
Tektronix 2467B 高輝度型CRT搭載
DC-400Mhz,4Ch,DLY-time
専用Probe４本付きもあります
■Tektronix 2465B DC-400Mhz,4Ch,DLY-time
新品プローブ2本付きもありす
■Tektronix 2465 DC-300Mhz,4Ch,DLY-time
新品プローブ2本付きもあります |
アナログオシロでは最高級品
2467/2467B両オシロ共帯域（実力）
DC~400Mhz以上
■新品プローブ2本付き
DSO全盛の中でアナログオシロ
は複合した波形の観測に威力
を発揮します（DSOの欠点） |
2467販売終了 ￥28,000
2467B 販売終了￥43,000
2465￥34,000-55,000
2465B￥42,000-65,000
2466BHD￥60,000 |
 |
Tektronix 2466BHD 高輝度型CRT搭載
DC-400Mhz,4Ch,DLY-time機能付 |
アナログオシロでは最高級品
高輝度CRT搭載モデル
ビデオ信号のHライン観測が容易にできます |
CRTは縮小型
\55,000～ |
 |

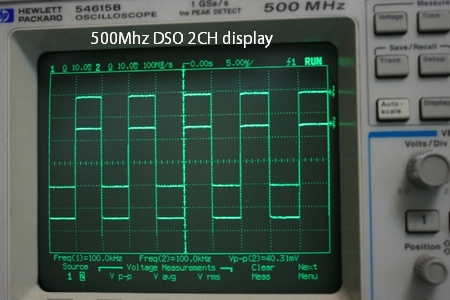

Agilent 54615B 500Mhz(1GSS) 2ch DSO
1nS Peak detector
入力1MΩ/50Ω 実測バンドパス：600Mhz
probe coding GPIB/RS232C 完動品
|
|
￥75,000 |
 |
Agilent 54600B 100Mhz(SS) 2ch DSO
GPIB/RS232C 完動品
|
|
￥24，000 |
 |
Agilent 83475B DSO ＆
Lightwave comminucation analyzer
（with/ 2ch 500Mhz DSO機能付き)
入力1MΩ/50Ω GPIB/RS232C
|
|
￥28,000 |
|
|
NF1930 回路設計 ワイドファンクションシンセサイザ
周波数範囲:正弦波/方形波0.1mHz～1.2MHz
出力波形:正弦波/方形波/三角波/ノコギリ波他全6波形
インピーダンス:50Ω |
Frequency SweepFunction:
sine (1.2 MHz), square,
sawtooth,
triangular (100 kHz max)
Max Level output:
30 Vpp (Open AC)
GPIB Port |
￥20,000 |
|
|
岩通Iwatsu SS-7802A アナログでも高精度：２％
20Mhz, 2ch, Readout＝カーソル：Volt、time
オート周波数カウンタ |
美品
|
￥25,000 |
|
|
岩通Iwatsu SS-7804(A) アナログでも高精度：２％
40Mhz, 2ch, Readout＝カーソル：Volt、time
オートセットアップ オート周波数カウンタ |
|
\28,000 |
|
|

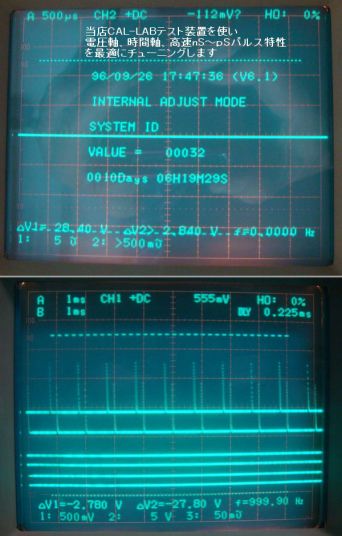

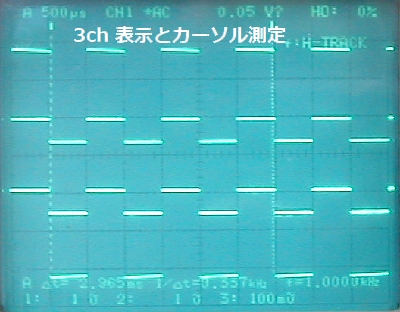

岩通Iwatsu SS-7810A アナログでも高精度：２％
100Mhz, 2ch+1ch, Readout＝カーソル：Volt、time
オートセットアップ オート周波数カウンタ
|
|
￥お問い合わせ |
|
|
岩通Iwatsu SS-7840（SS-7840A/SS-7840H)
アナログでも高精度：２％
400Mhz, 2ch+2ch, Readout＝カーソル：Volt、time
オートセットアップ オート周波数カウンタ |
SS-78xxシリーズの完動品にもSpecの
2％から外れた場合が多くあります
ISO認証校正では不合格になります
当店では2％以内（≒0％）に調整致します |
￥お問い合わせ
|
|
|
日立電子V-252 20Mhz 2ch アナログオシロスコープ
DC～20Mhz 2ch Max 1mV/div（ｘ5）ｘ-ｙ
Max20ｎS/div
●新品同様品（短期使用品）：日立純正プローブ2本、取説、電源コード付
|
校正済/完動品
*CRT：輝度十分
*波形変形・異常発振処置済 |
￥33,000
*故障した場合、
当店でCRT交換から
修理・校正致します
（ISO校正は有料） |
|
|
アナログオシロスコープ用20Mhz新品CRT
（20Mhz用加速電圧2KV前後：国内各社、海外メーカ品にも適合：
多くの20Mhz帯オシロに適合します）
CRT＃150BTB31/15SJ130Y14 （2020年版ソケット、コイル付） |
6インチ角型CRT 内面目盛
 |
￥お問い合わせ≒20k
ckt-pin# |
|
|
日立電子V-252 20Mhz 2ch アナログオシロスコープ
DC～20Mhz 2ch Max 1mV/div（ｘ5）ｘ-ｙ
Max20ｎS/div
●新品CRTへ交換済モデル、新品100Mhzプローブ2本、電源コード、
取説付き/外観,キャビネット等美品
|
校正済/完動品
*CRT：新品輝度
*電源部：CAP交換済
*波形変形・異常発振処置済 @2020
|
￥32,000
*故障した場合、
当店でCRT交換から
修理・校正致します
（ISO校正は有料） |
|
|
Agilent/HP 8647A Synthesized signal generator
250Khz～1000Mhz, Synthesized signal generator
8647A ～1Ghz,8648A～１Ghz、8648B～2Ghz,
8648C～3.2Ghz
8648D４Ghz：
GHｚ信号発生器は大型・重量品が多い中,小型軽量モデル
SSG標準器として人気あります
BASE freq：8647は250khz～ 8648は９Khz~ |
option：1E5/hi-stablty-clock付き
の場合もあります
高出力ご希望の場合、8347A,３Ghzまでの
RFパワーアンプをつなぎ+23dBmが得
られます 単独で+23dbmの出力は得
られないのが実情です
(usb RFセンサーで出力の確認が必要
な場合 もあります） |
￥お問い合わせ
販売終了\45,00
\60,000-120,000 |
|
|
Agilent/HP 54701A FET プローブ
DC-2.5Ghz,10:1,100kΩ//0.6pF,5Vdynamic range,
Max50V
汎用には電源1143A型電源を使用 |
本体のみ、ケース付き |
\30,000 |
|
|
Agilent 41800A アジレント スペアナ ネットアナ用
FET プローブ
広帯域5Hz - 500MHz
高入力インピーダンス100kΩ、3pF
スペクトラム・アナライザとネットワーク・アナライザ
に両用可能
ESDとプローブ・チップの物理的破損を防止用の保護
スリーブ
低入力容量は、回路に対する負荷を軽減し、ロスの少ない
プロービング測定を可能にします。
プローブ用電源内蔵のスペクトラム、ネットワーク
アナライザに最適なアクティブプローブです。
路のスペクトラム、ネットワーク両解析に
スペクトラムアナライザを用いたスプリアス、高調波
およびノイズ測定による回路品質のチェックや、
ネットワークアナライザ用いた回路レベル
でのゲイン、位相および群遅延測定に41800Aは
威力を発揮します。
|
本体のみ
（付属品添付されません）
41800Aは、オーディオ、ビデオ、HF
およびVHF帯における回路の信号解析を
容易にし回路設計／開発の効率アップを
促進します。
レスポンス：＋1/－2 dB@＜50 Hz
±1 dB@50 Hz～200 MHz
＋1.5/－2 dB @＞200 MHz
|
￥25,000
電源： ＋15 V/85 mA,
－12.6 V/65 mA
アジレント・テクノロジ-
のスペクトラム、ネット
ワークアナ ライザ内蔵の
プローブ用電源により、
ダイレクトに使用できます。
|
|
|
Tektronix P6201 FETプローブ
1:1 3pF//100kΩ 10:1/100：1
DC-900Mhz readout
かなり古いプローブながらも、高感度高周波1：1プローブ
今なお高性能低価格で人気あります
50Ω出力（内部/外部）ですから、スペアナの入力に
汎用高周波プローブ
として使えます(advantest社推奨） |
本体は1:1プローブ
AC入力切り替え可 DCoffset機能付
ヘッドに減衰器を付け10:1/100:1に切り替え
電源は別途1101型、自作も可（+/-15Vdc)
 |
￥≒2万円～/付属品等により変動
出荷check画像↓
P6201-test.pdf へのリンク
*類似仕様のP6202/6202Aも販売可能です |
 |
Tektronix プローブ10:1 250Mhz~500Mhz
readout 各種
P6139/A/B、P6138/A、P5050、P6137/Aなど
（付属品付き）
*Head tip（プローブ先端のR/C）もあります
|
|
￥お問い合わせ下さい
￥10000~16000 |
 |
Tektronix プローブ10:1 50Mhz~200Mhz Readout
各種 P6105、P6120、P6122，P6149 など
（付属品付き）
TEK製(Sony/Tek製含む）未使用/未開封品もあります・・・
￥等お問い合わせください |
|
￥等お問い合わせください |
|
|
Tektronix P6234 FETプローブ 10:1 DC~1Ghz
Readout ￥等お問い合わせください |
付属品は一部のみ添
(カタログの全品ではありません） |
￥等お問い合わせください
（￥2～3万） |
|
|
Iwatsu/岩通 HZ-501A 50系500Ω入力 10:1
HF/Ghz帯プローブ |
本体とgndリードのみ（specの詳細は不明
Tek製P6056と同仕様と思われます。
BP 3.5Ghz ） |
特価￥9,000
Tek製P6056(1/10）
P6057（1/100）
はお問い合わせください |
| 計測器ファン/マニア向けのいにしえの機器（レアモノ） |
ジャンク品ではありませんが、全仕様を満足するかは未確認品 |
|
|
Sony/Tektronix STA55 wave meter
デジタルマルチメーター（V,Ω,A,D,Hz）を5Mhzの
オシロスコープが 一体化した世界初のモデル
DSO：1CH DC~５Mhzまで波形表示可
v：20mV/div～、H:100nS/div~
電池駆動：単３,x6 |
|
販売終了 |
|
|
Sony/Tektronix STA65 Graphic conponent tester
デジタルマルチメーター型 L R C メーター（グラフ表示）
電池駆動：単３,x6 |
|
販売終了 |
|
|
Tektronix DM253 DIGITAL R C D LED Battery
Transister Tester
デジタルマルチメーター型 R C Diode Battery Transister
メーター（テスタ） 電池駆動：単３,x6 |
|
￥2,000 |
|
|
アドバンテスト TR6824 DMM
デジタルマルチメーター基本機能 V A R 温度 メーター
（テスタ） 電池駆動：９V角形 |
|
販売終了 |
|
|
HIOKI／ヒオキ 3110 絶縁抵抗メーター/テスタ（アナログ）
500V印加 100MΩまで計測
電池駆動：単3、x8 |
|
￥4,500 |
|
|

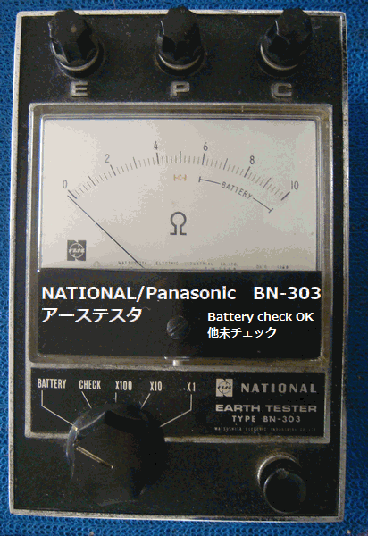

ナショナル BN-303 アーステスタ
Battery Level 正常表示 TEST機能NG？
電池駆動：単3、x8 |
|
￥1,000 |
|
|
デジタル キルビメーター：S型 Digital curvi-meter（内田洋行）
地図や図面の線上をなぞるだけで、長さ・距離が測定できます。
８ケタ表示,14個インジケーター,単位9個。電池LR-44,50時間
和文取説付き
求めたい単位と図面の縮尺を設定するだけで内臓マイコンが
演算処理を自動的に行い、 測定距離をディジタルで表示
最小読取り1mm、精度±3/1000パルス以内と高性能で正確
な測定が可能
累積測定、平均値測定、累積平均値測定など豊富な測定が可能。
カウンタ機能搭載 |
|
￥9,000
(未使用品）
機能テスト済 |
| Link： ケイテック(ktek) プローブINDEX 電子機器INDEX 電子機器・オシロ修理 モデルロケットINDEX バッテリー |
***添付画像が鮮明でない場合があります。 お問い合わせください。出来るだけ鮮明な画像をご提供致します。
各社オシロスコープの修理も格安で致します▶■
新品電流プローブ⏩
